Bạn có thể phân tích giúp tôi bo mạch máy giặt này không
Có. Ảnh này khá rõ và bo máy giặt này có cấu trúc rất khác bo điều hòa ở ảnh trước. Tôi có thể phân tích được khá nhiều khối ngay từ ảnh, đặc biệt là khối nguồn AC, nguồn xung, mạch công suất/inverter, bo điều khiển và cụm hiển thị.

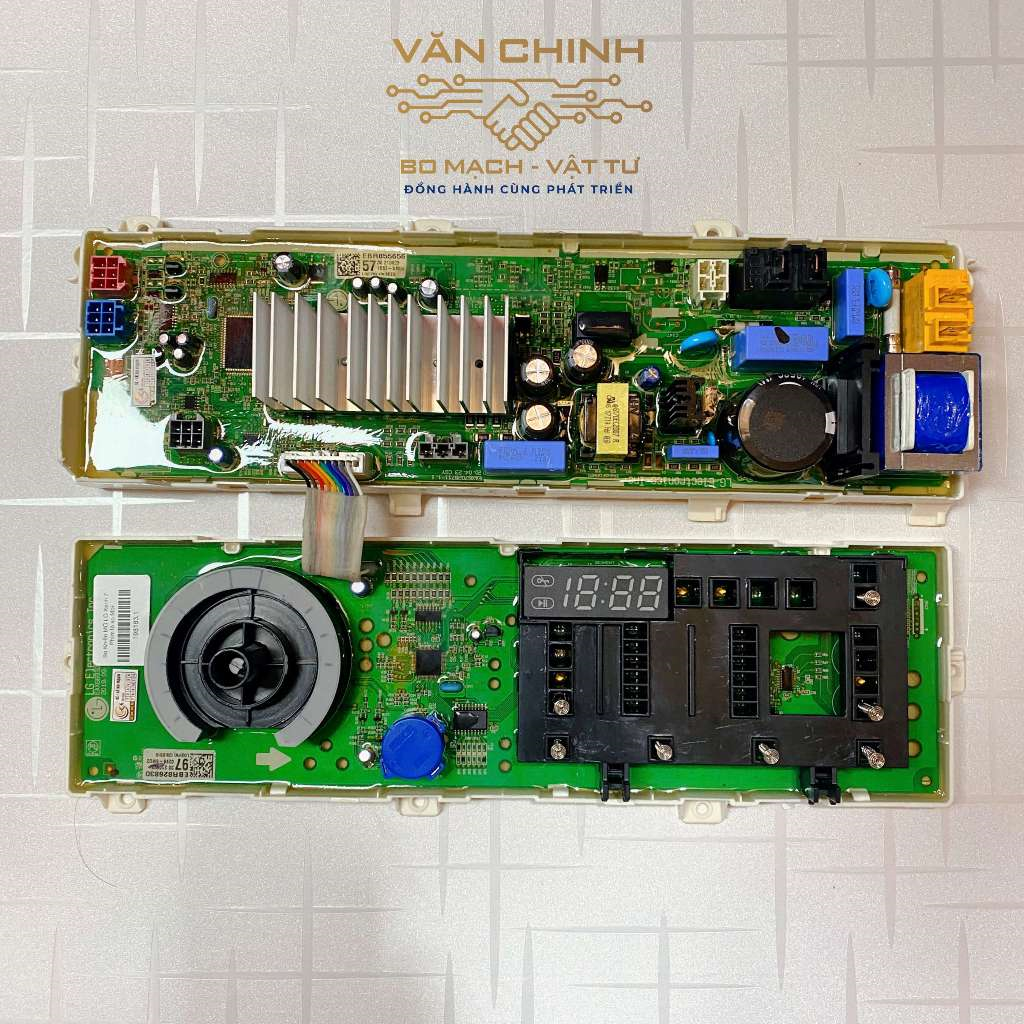

Nhìn tổng thể, đây có vẻ là hệ thống gồm 2 PCB:
- PCB phía trên: bo công suất/nguồn chính.
- PCB phía dưới: bo điều khiển người dùng, hiển thị và các nút/chức năng giao tiếp.
Logo LG xuất hiện trên bo phía dưới, và cụm tản nhiệt rất lớn trên bo phía trên cho thấy khả năng cao máy sử dụng động cơ BLDC/PMSM được điều khiển biến tần, thay vì chỉ dùng relay để đóng/cắt motor.
1. Sơ đồ chức năng tổng thể
Từ chính bức ảnh, tôi sẽ hình dung hệ thống như sau:
220 VAC
│
▼
┌─────────────────┐
│ LỌC EMI / │
│ BẢO VỆ NGUỒN │
└────────┬────────┘
│
▼
┌─────────────┐
│ CẦU CHỈNH │
│ LƯU │
└──────┬──────┘
│
~310 VDC
│
┌──────▼──────┐
│ TỤ DC-LINK │
│ ĐIỆN ÁP CAO│
└──────┬──────┘
│
┌─────────┴──────────┐
│ │
▼ ▼
NGUỒN SMPS INVERTER
│ │
5V / 12V MOSFET/IGBT
│ │
▼ ▼
MCU MOTOR
▲
│
┌──────┴──────┐
│ │
▼ ▼
CẢM BIẾN BO ĐIỀU KHIỂN
PHÍA DƯỚI
│
DISPLAY / BUTTONĐây là kiến trúc rất điển hình của một máy giặt hiện đại có motor biến tần.
2. PCB phía trên – bo công suất
Đây là bo quan trọng nhất về mặt điện công suất.
Tôi chia nó thành khoảng 7 khu vực.
3. Góc trên bên phải – đầu vào điện AC
Ở phía trên bên phải ảnh có các connector và cụm linh kiện màu xanh.
Đây nhiều khả năng là vùng:
AC INPUT → bảo vệ → lọc EMI
Ta có thể hình dung:
220 VAC
│
▼
FUSE
│
▼
MOV
│
▼
EMI FILTER
│
▼
CẦU CHỈNH LƯUCác linh kiện màu xanh
Có một số linh kiện màu xanh dạng hộp/đĩa.
Chúng có thể thuộc các nhóm:
- tụ lọc nhiễu
- MOV
- tụ X
- linh kiện snubber
Nhưng không nên xác định từng cái chỉ dựa vào màu sắc.
Phải đọc ký hiệu trên PCB, ví dụ:
Fxxx
RVxxx
CXxxx
Cxxx
Lxxx4. Cục màu xanh lớn bên phải
Ở góc phải có một linh kiện màu xanh khá lớn nằm trong vùng nguồn.
Đây có thể là cuộn lọc/biến áp hoặc linh kiện từ tính công suất, tùy cách bố trí winding.
Điểm đáng chú ý là ngay cạnh nó có:
- connector nguồn
- tụ
- linh kiện bảo vệ
- mạch nguồn.
Do đó tôi chưa gọi nó là relay.
Ảnh mặt dưới PCB sẽ cho phép xác định chính xác hơn.
5. Tụ DC-link công suất
Ở phía bên phải, gần vùng công suất, có một tụ điện hóa rất lớn màu đen.
Đây là một trong những linh kiện quan trọng nhất trên bo.
Nó có khả năng cao là:
DC-link / Bulk capacitor
Sau khi AC được chỉnh lưu:
[220VAC \rightarrow \sim310VDC
]
tụ này giữ năng lượng DC cho tầng inverter.
Có thể hình dung:
220VAC
│
▼
Bridge Rectifier
│
▼
~310VDC
│
▼
┌─────────────┐
│ DC LINK │
│ CAP │
└──────┬──────┘
│
▼
INVERTER⚠️ Đây là vùng nguy hiểm nhất của bo.
Ngay cả khi máy đã rút điện, tụ DC-link có thể còn điện áp cao.
6. Cụm tản nhiệt nhôm lớn – đây là điểm đặc biệt
Đây có lẽ là linh kiện đáng chú ý nhất trên toàn bộ bo.
Ở giữa phía trên có một tản nhiệt nhôm rất lớn, bên dưới nó là các linh kiện công suất.
Khả năng cao đây là tầng:
MOTOR INVERTER POWER STAGE
Có thể sử dụng:
- IGBT
- MOSFET
- IPM
- hoặc module công suất tích hợp.
Nếu đây là máy giặt LG sử dụng Direct Drive / BLDC, thì tầng này sẽ tạo ra điện áp 3 pha cho motor.
7. Từ DC 310 V đến motor 3 pha
Đây là nguyên lý rất quan trọng để hiểu bo máy giặt này.
Không phải:
220V → relay → motormà nhiều khả năng là:
220VAC
↓
Chỉnh lưu
↓
~310VDC
↓
Inverter
↓
U ─────────┐
V ─────────┼──► MOTOR
W ─────────┘Inverter đóng cắt các transistor công suất với tần số cao để tạo dòng 3 pha.
MCU điều khiển inverter để thay đổi:
- tốc độ motor
- chiều quay
- mô-men
- tăng/giảm tốc.
Đây chính là lý do bo cần tản nhiệt rất lớn.
8. Ba pha U/V/W
Trên bo hoặc connector motor, chúng ta sẽ rất muốn tìm ba đường:
U
V
WNếu xác định được connector đi đến motor, gần như chắc chắn chúng ta có thể lần ngược:
Motor → U/V/W → module công suất → DC-link → cầu chỉnh lưu.
Đây là một trong những phép “giải phẫu bo” thú vị nhất.
9. Cụm nguồn xung ở giữa
Ngay gần khu vực tản nhiệt có một biến áp nhỏ màu vàng.
Đây rất có khả năng là:
Transformer của SMPS
Khác với biến áp 50 Hz truyền thống, biến áp này làm việc ở tần số cao.
Nó tạo ra các nguồn:
- 12 V
- 5 V
- có thể 3.3 V.
Sơ đồ:
~310VDC
│
▼
PWM Controller
│
▼
MOSFET
│
▼
Transformer
│
▼
Rectifier
│
├──── +12V
├──── +5V
└──── +3.3V10. Tụ hóa nhỏ quanh biến áp
Xung quanh biến áp vàng có nhiều tụ hóa nhỏ.
Đây thường là các tụ:
- lọc nguồn sơ cấp/thứ cấp
- lọc 12 V
- lọc 5 V
- lọc nguồn điều khiển.
Nếu máy có hiện tượng:
- bật không lên
- màn hình chập chờn
- reset
- relay hoạt động bất thường
- MCU khởi động rồi tắt
thì nguồn 5 V/12 V và ESR của các tụ này là những thứ rất đáng kiểm tra.
11. MCU nằm ở đâu?
Đây là phần cần thận trọng.
Trên bo phía trên có một vùng SMD rất dày đặc nằm phía trái/trung tâm.
MCU có thể nằm trong vùng này, nhưng từ ảnh hiện tại không thể xác định chắc chắn con IC nào là MCU, vì:
- mã IC quá nhỏ;
- một số IC có thể bị che;
- chưa thấy rõ mặt dưới.
Tôi không muốn chỉ vào một IC rồi nói “đây là MCU” khi chưa đọc được mã.
Nhưng về chức năng, ta có:
MCU
│
┌──────────┼──────────┐
│ │ │
▼ ▼ ▼
INVERTER SENSOR DISPLAY
│
▼
MOTOR12. PCB phía dưới – bo giao diện người dùng
Bo phía dưới rất khác.
Tôi nhìn thấy:
- màn hình 7 đoạn/LED display
- nhiều phím
- một núm xoay lớn
- các connector
- IC điều khiển
- linh kiện SMD.
Đây có thể gọi là:
UI / Control Panel PCB
Nó không nhất thiết trực tiếp điều khiển motor.
13. Núm xoay lớn bên trái
Núm lớn ở bên trái có khả năng cao là:
Rotary selector / encoder
Người dùng xoay để chọn:
- Cotton
- Quick
- Rinse
- Spin
- Delicate
- v.v.
Tín hiệu từ núm được đưa vào MCU của bo điều khiển.
Ví dụ:
NÚM XOAY
│
▼
Encoder
│
▼
MCU/UI
│
│ communication
▼
MAIN PCB
│
▼
Motor14. Màn hình bên dưới
Ở phía dưới có cụm LED 7 đoạn.
Nó hiển thị những thông tin như:
- thời gian
- tốc độ vắt
- trạng thái chương trình
- lỗi
- các tùy chọn.
Các LED nhỏ bên cạnh có thể dùng để báo:
- Wash
- Rinse
- Spin
- Door Lock
- Child Lock
- Delay
- v.v.
15. Khối nút bấm
Cụm màu đen lớn bên phải chứa nhiều nút.
Đây thường là một ma trận phím hoặc các nút độc lập.
Ví dụ:
START/PAUSE
OPTION
TEMP
SPIN
DELAY
...Tín hiệu:
Button
↓
MCU UI
↓
Communication
↓
Main MCU16. Hai PCB giao tiếp với nhau
Đây là một điểm rất đáng chú ý trong ảnh.
Có một bó dây nhiều màu nối PCB phía trên với PCB phía dưới.
Nó có thể mang:
- VCC
- GND
- dữ liệu
- clock
- tín hiệu nút
- tín hiệu display.
Có thể là:
MAIN PCB
│
│ multi-wire harness
│
▼
CONTROL PCBNhưng chưa thể nói giao tiếp là:
- UART
- I²C
- SPI
- CAN
- LIN
chỉ bằng màu dây.
Muốn xác định phải đo hoặc đọc mã bo/service manual.
17. Cụm màu xanh dương lớn phía dưới
Trên PCB phía dưới có một linh kiện màu xanh dạng đĩa lớn.
Có thể là:
- tụ
- varistor
- hoặc linh kiện lọc/bảo vệ.
Nhưng vì nó nằm trên bo UI, tôi nghiêng về khả năng đây là một linh kiện bảo vệ/lọc hoặc liên quan đến nguồn vào của bo.
Muốn xác định cần đọc mã in trên linh kiện.
18. Một điểm rất thú vị: bo này có thể không dùng relay cho motor
Đây là điểm khác rất lớn so với những bo điều khiển đơn giản.
Với cấu trúc:
tụ DC-link lớn + tản nhiệt lớn + mạch công suất
khả năng cao motor được điều khiển bằng:
Inverter
chứ không phải:
Relay ON/OFF.
Do đó khi sửa lỗi motor, chúng ta phải kiểm tra cả:
AC
↓
Rectifier
↓
DC-Link
↓
IPM/IGBT/MOSFET
↓
U/V/W
↓
Motor19. Tôi sẽ phân loại linh kiện trên bo như thế này
| Linh kiện/khối nhìn thấy | Chức năng khả năng cao |
|---|---|
| Connector AC | Điện lưới |
| Fuse | Bảo vệ quá dòng |
| MOV | Chống xung quá áp |
| EMI filter | Lọc nhiễu |
| Bridge rectifier | AC → DC |
| Tụ đen lớn | DC-link |
| Tản nhiệt lớn | Làm mát công suất inverter |
| MOSFET/IGBT/IPM dưới tản nhiệt | Điều khiển motor |
| Biến áp vàng | SMPS |
| Tụ hóa nhỏ | Lọc nguồn |
| IC PWM | Điều khiển nguồn xung |
| MCU | Điều khiển toàn hệ thống |
| Connector motor | U/V/W + cảm biến |
| PCB dưới | UI/control panel |
| Encoder/núm xoay | Chọn chương trình |
| LED display | Hiển thị |
| Phím | Nhập lệnh |
20. Nếu mục tiêu của bạn là học sửa bo máy giặt
Tôi đề nghị chúng ta không bắt đầu từ MCU.
Hãy đi theo đúng dòng năng lượng:
Tầng 1 — AC
220VAC
↓
FUSE
↓
MOV
↓
EMITầng 2 — DC cao áp
AC
↓
BRIDGE
↓
~310VDC
↓
DC-LINK CAPTầng 3 — nguồn thấp áp
~310V
↓
SMPS
↓
12V
↓
5V
↓
3.3VTầng 4 — điều khiển
5V/3.3V
↓
MCUTầng 5 — công suất motor
MCU
↓
Gate Driver
↓
IPM/IGBT/MOSFET
↓
U/V/W
↓
MotorTầng 6 — giao diện
MCU
↕
Control Panel
↕
Display / Button / Encoder21. Và tôi thấy một hướng học rất phù hợp với bạn
Vì bạn đang học điện tử, Arduino/STM32 và sửa bo, bo máy giặt này là một ví dụ cực kỳ hay để học một hệ thống điện tử hoàn chỉnh.
Chúng ta có thể lấy chính bo trong ảnh này và làm thành một bài thực hành:
Bài 1: Nhận diện đường 220 VAC → cầu chì → EMI
Bài 2: Tìm cầu diode → đo diode
Bài 3: Xác định tụ DC-link → hiểu 310 VDC
Bài 4: Xác định IPM/MOSFET dưới tản nhiệt
Bài 5: Tìm 12 V → 5 V → 3.3 V
Bài 6: Xác định MCU và mạch reset/clock
Bài 7: Xác định gate driver
Bài 8: Tìm U/V/W đi tới motor
Bài 9: Phân tích cảm biến Hall/position feedback
Bài 10: Phân tích bo nút bấm + màn hình
Bài 11: Đọc lỗi và tìm nguyên nhân máy không chạy
Bài 12: Lập quy trình đo bo từ “cắm điện không lên” → “motor không quay” → “báo lỗi”.
Nếu bạn gửi thêm ảnh cận cảnh PCB phía trên, đặc biệt là khu vực tản nhiệt + tụ đen lớn + biến áp vàng + các IC xung quanh, tôi có thể tiếp tục chỉ trực tiếp trên ảnh: con nào là cầu diode, con nào là IPM/MOSFET, con nào là IC nguồn, con nào là diode chỉnh lưu thứ cấp và các điểm nào nên đặt que đồng hồ để đo 310 V, 12 V và 5 V.
