Có. Hệ thống camera giao thông thực tế không chỉ là vài chiếc camera gắn trên cột đường, mà là một hệ thống giám sát – thu thập dữ liệu – phân tích – điều khiển giao thông gồm nhiều lớp thiết bị và phần mềm.
Một hệ thống điển hình có cấu trúc như sau:
1. Lớp ngoài hiện trường (Field Layer)
Đây là các thiết bị đặt ngoài đường:

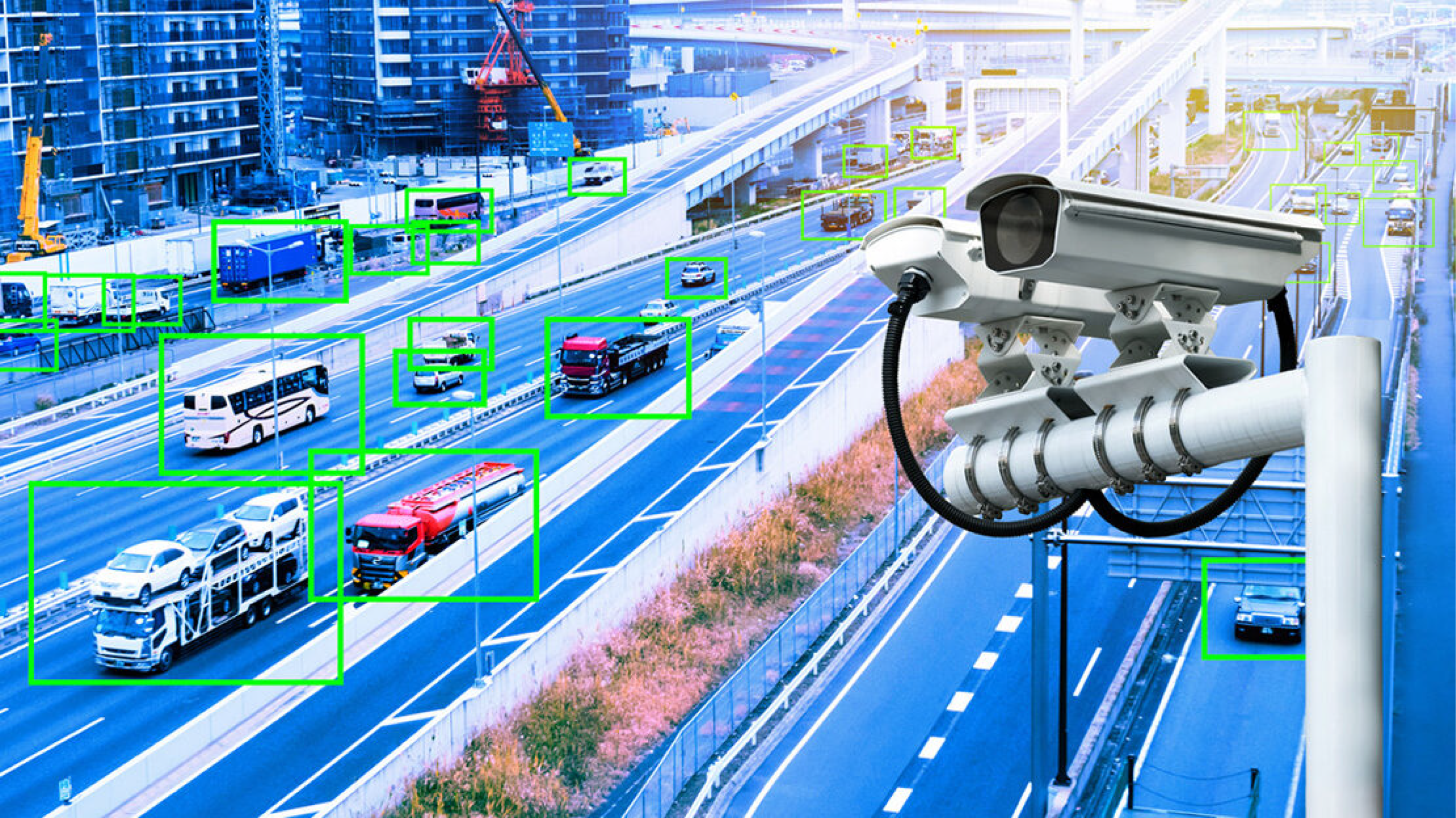

Camera giao thông
Thường gồm:
- Camera cố định (Fixed camera):
- Quan sát một khu vực cố định.
- Dùng để ghi hình, phát hiện vi phạm.
- Camera quay quét PTZ (Pan-Tilt-Zoom):
- Có thể quay trái/phải.
- Ngẩng lên/xuống.
- Phóng to hình ảnh.
- Người vận hành có thể điều khiển từ trung tâm.
- Camera AI:
Có bộ xử lý nhận dạng:- Xe ô tô.
- Xe máy.
- Biển số.
- Người đi bộ.
- Tai nạn.
- Xe đi sai làn.
Ngoài camera còn có:
- Cảm biến lưu lượng xe.
- Radar đo tốc độ.
- Cảm biến thời tiết.
- Đèn tín hiệu giao thông.
- Biển báo điện tử.
2. Hệ thống truyền dữ liệu
Camera không lưu toàn bộ dữ liệu tại cột đường (thường).
Dữ liệu được truyền về trung tâm qua:
Cáp quang
Phổ biến nhất:
Camera → Switch → Cáp quang → Trung tâm điều hành
Ưu điểm:
- Tốc độ cao.
- Ổn định.
Mạng 4G/5G
Dùng ở nơi khó kéo dây.
Mạng nội bộ đô thị
Các camera trong thành phố được kết nối thành mạng riêng.
3. Trung tâm điều hành giao thông (Traffic Control Center)
Đây là “bộ não”.
Thường có:
Máy chủ (Server)
Lưu trữ:
- Video trực tiếp.
- Video đã ghi.
- Dữ liệu xe.
- Sự kiện giao thông.
Ví dụ:
Camera A:
- Ghi hình 24/7.
- Lưu dữ liệu 7 ngày, 30 ngày hoặc lâu hơn tùy chính sách.
Hệ thống quản lý video VMS (Video Management System)
Phần mềm giúp:
- Xem hàng trăm camera cùng lúc.
- Tìm kiếm video theo thời gian.
- Điều khiển camera quay.
- Xuất video sự cố.
Ví dụ:
Nhân viên nhập:
“Ngày 25/6 lúc 8h tại nút giao X”
→ hệ thống tìm đoạn video tương ứng.
4. Trí tuệ nhân tạo (AI)
Các hệ thống hiện đại dùng AI Computer Vision.
Ví dụ:
Camera nhìn thấy:
Một xe máy đi vào làn ô tô.
AI xử lý:
Hình ảnh → nhận dạng → tạo cảnh báo.
Có thể phát hiện:
- Vượt đèn đỏ.
- Đi ngược chiều.
- Dừng đỗ sai.
- Đi sai làn.
- Không đội mũ bảo hiểm.
- Xe chạy quá tốc độ.
5. Nhận dạng biển số xe (ANPR/LPR)
Quy trình:
Camera chụp:
Hình ảnh xe
↓
AI tìm vùng biển số
↓
OCR đọc ký tự
↓
So sánh cơ sở dữ liệu
Ví dụ:
Biển số:
30A-12345
Hệ thống có thể:
- Lưu lịch sử đi qua camera.
- Tìm xe theo biển số.
- Cảnh báo xe cần chú ý (theo quy định pháp luật).
6. Người quản lý sử dụng hệ thống như thế nào?
Một trung tâm thường có các vị trí:

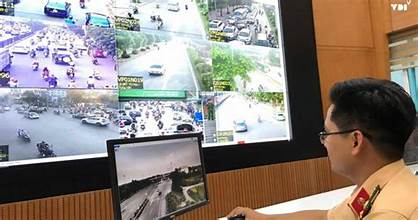

Nhân viên giám sát
Ngồi trước màn hình lớn:
- Theo dõi tình trạng đường.
- Phát hiện ùn tắc.
- Phát hiện tai nạn.
Điều phối giao thông
Có thể:
- Điều chỉnh đèn tín hiệu.
- Gửi lực lượng xử lý.
- Điều hướng giao thông.
Bộ phận xử lý vi phạm
Ví dụ:
Camera ghi nhận:
- Xe vượt đèn đỏ.
Hệ thống tạo:
- Hình ảnh.
- Thời gian.
- Địa điểm.
- Biển số.
Sau đó xử lý theo quy trình của cơ quan chức năng.
7. Dữ liệu được lưu như thế nào?
Một camera Full HD 24/7 tạo ra lượng dữ liệu rất lớn.
Vì vậy thường dùng:
- Nén video H.264/H.265.
- Server lưu trữ lớn.
- RAID để tránh mất dữ liệu.
Ví dụ đơn giản:
1000 camera × vài GB/ngày
→ có thể cần hàng chục TB đến PB lưu trữ.
8. Kiến trúc tổng quát
CAMERA
|
|
Mạng truyền dẫn
(cáp quang/4G)
|
|
SWITCH / ROUTER
|
|
TRUNG TÂM ĐIỀU HÀNH
|
---------------------
| | |
Server AI Người vận hành
| |
Lưu video Giám sát
Điều khiển
9. Những công nghệ thường có trong hệ thống hiện đại
- AI Computer Vision
- Edge Computing (AI xử lý ngay tại camera)
- Cloud
- IoT
- Big Data
- GIS bản đồ số
- Nhận dạng hình ảnh
Nói đơn giản: camera giao thông hiện đại giống như một “hệ thần kinh” của thành phố: camera là mắt, mạng truyền dẫn là dây thần kinh, trung tâm điều hành là bộ não, AI là khả năng phân tích, còn lực lượng giao thông là bộ phận phản ứng.
Nếu bạn quan tâm về điện tử/Arduino/ESP32 như các câu hỏi trước của bạn, mình cũng có thể giải thích thêm một camera giao thông AI bên trong có những mạch gì (sensor, CPU, module mạng, AI chip, nguồn, PoE…).
