Nguyên tắc hoạt động của mạch sạc pin trong các thiết bị điện tử ngày nay?
Mạch sạc pin trong các thiết bị điện tử hiện nay (điện thoại, tai nghe, laptop, đồng hồ thông minh, robot…) hoạt động dựa trên nguyên tắc biến đổi nguồn điện đầu vào thành dòng điện và điện áp phù hợp để nạp năng lượng vào pin, đồng thời giám sát và bảo vệ pin.
Ngày nay phần lớn thiết bị dùng pin Lithium-ion (Li-ion) hoặc Lithium Polymer (Li-Po) nên mạch sạc rất thông minh.
1. Sơ đồ khối cơ bản của mạch sạc
Nguồn vào
(USB 5V / Adapter)
|
v
Mạch quản lý nguồn
(Power Management IC)
|
+------------+
| |
v v
Điều khiển sạc Bảo vệ
|
v
Pin Li-ion
|
v
Cảm biến nhiệt
Bên trong thường có:
- IC sạc (charger IC)
- MOSFET đóng/ngắt dòng
- Điện trở đo dòng
- Cảm biến nhiệt độ
- Mạch bảo vệ quá áp/quá dòng
2. Quá trình sạc pin Li-ion diễn ra như thế nào?
Pin Li-ion không thể nạp kiểu “cấp thẳng điện áp vào pin”.
Nó phải sạc theo thuật toán:
Giai đoạn 1: Pre-charge (sạc mồi)
Khi pin quá cạn:
Ví dụ:
Pin = 2.8V
Mạch không bơm dòng lớn ngay mà nạp nhẹ:
Dòng nhỏ
↓
Kiểm tra pin có hồi phục không
Giai đoạn 2: Constant Current (CC)
Đây là giai đoạn sạc nhanh.
Mạch giữ dòng điện gần cố định.
Ví dụ:
Dòng sạc = 1A
Pin:
3.2V
3.5V
3.8V
4.0V
Dòng gần như không đổi.
Giai đoạn 3: Constant Voltage (CV)
Khi pin gần đầy:
Pin ≈ 4.2V
Mạch giữ điện áp:
4.2V cố định
Sau đó giảm dần dòng:
1A
|
0.5A
|
0.1A
|
ngắt
Khi dòng xuống thấp → pin đầy.
3. IC sạc làm nhiệm vụ gì?
Ví dụ các IC phổ biến:
- TP4056 module (pin Li-ion 1 cell)
- Texas Instruments có nhiều dòng IC quản lý pin
- Analog Devices cũng có các IC sạc chuyên dụng
IC sạc thực hiện:
Điều khiển dòng
Ví dụ:
Nguồn USB:
5V
|
IC sạc
|
Pin
IC điều chỉnh:
Dòng = 500mA
hoặc
Dòng = 1A
Theo dõi điện áp pin
Ví dụ:
Pin < 4.2V
→ tiếp tục sạc
Pin = 4.2V
→ giảm dòng
Bảo vệ nhiệt
Có cảm biến nhiệt:
Pin nóng quá
|
v
Giảm dòng hoặc dừng sạc

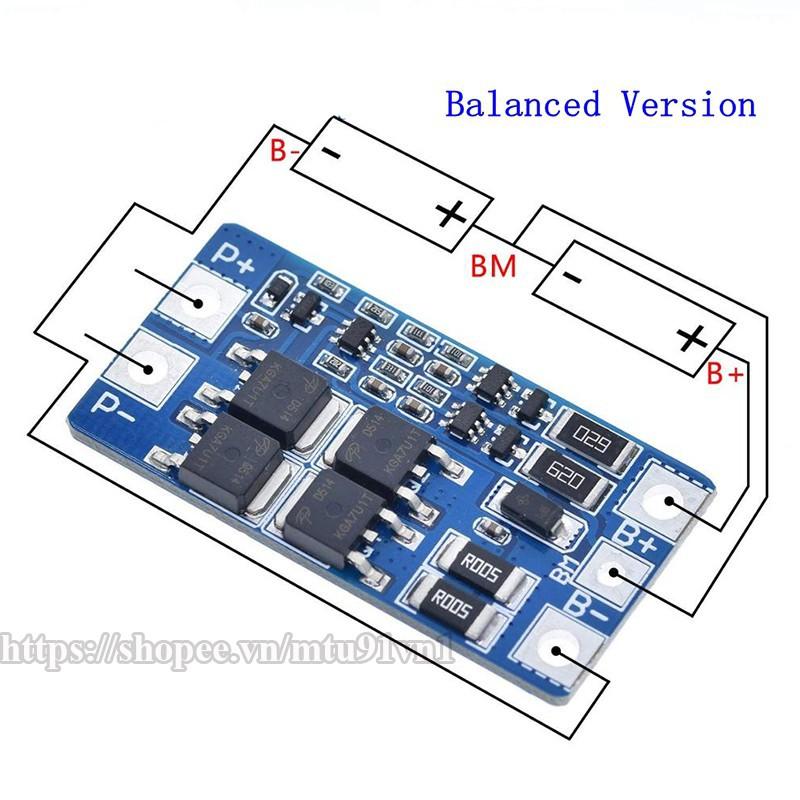

4. Mạch bảo vệ pin (Protection Circuit)
Pin Li-ion rất nhạy.
Nếu:
Quá sạc
4.2V +
→ có thể làm hỏng pin.
Mạch sẽ ngắt.
Xả quá sâu
Ví dụ:
Pin < 2.5V
→ ngắt tải.
Quá dòng / ngắn mạch
Ví dụ:
Motor bị kẹt
|
v
Dòng tăng mạnh
|
v
MOSFET ngắt
5. Vì sao sạc nhanh được?
Sạc nhanh không chỉ là tăng dòng.
Nó cần:
- giao tiếp giữa thiết bị và củ sạc
- điều chỉnh điện áp
- điều chỉnh dòng
- kiểm soát nhiệt
Ví dụ:
Sạc thường:
5V × 1A = 5W
Sạc nhanh:
9V × 2A = 18W
Nhưng điện thoại phải có IC quản lý phù hợp.
6. Trong mạch điện thực tế sẽ có những linh kiện nào?
Ví dụ một mạch sạc pin Li-ion:
USB 5V
|
|
[Diode bảo vệ]
|
|
[IC sạc]
|
+----[Điện trở cảm biến dòng]
|
+----[MOSFET]
|
|
Pin Li-ion
|
|
[Cảm biến nhiệt]
7. Nếu nhìn theo góc độ Arduino/điện tử nhúng
Một thiết bị như robot dùng pin thường có:
Pin 18650
|
v
Mạch bảo vệ BMS
|
v
Bộ hạ áp 5V
|
+---- Arduino
|
+---- Servo
|
+---- Cảm biến
Không nên cấp pin Li-ion trực tiếp vào Arduino 5V vì:
- pin đầy có thể 4.2V
- điện áp thay đổi theo mức pin
- tải motor gây sụt áp
Tóm lại:
Mạch sạc hiện đại = bộ biến đổi nguồn + IC điều khiển + cảm biến + bảo vệ. Nó không chỉ “nạp điện”, mà liên tục đo điện áp, dòng điện, nhiệt độ để sạc pin nhanh nhưng vẫn an toàn.
Đây cũng là lý do các thiết bị hiện đại có thể sạc hàng trăm đến hàng nghìn chu kỳ mà pin vẫn hoạt động ổn định.
