Có. Trong hệ thống điện, trạm biến áp (Substation) có rất nhiều cách phân loại. Nếu xét theo thực tế ngành điện (EVN và các tiêu chuẩn kỹ thuật), người ta thường phân loại theo chức năng, cấp điện áp và kiểu xây dựng.
1. Phân loại theo chức năng (quan trọng nhất)
A. Trạm tăng áp (Step-up Substation)
Chức năng
Nâng điện áp từ máy phát lên điện áp truyền tải.
Ví dụ:
Máy phát điện:
15,75 kV
│
Máy biến áp tăng áp
│
220 kV hoặc 500 kV
Được sử dụng ở đâu?
- Nhà máy thủy điện
- Nhà máy nhiệt điện
- Nhà máy điện gió
- Nhà máy điện mặt trời quy mô lớn
Ví dụ:
- Nhà máy phát điện 15,75 kV
- Sau máy biến áp tăng lên 220 kV
- Đưa lên lưới điện quốc gia
B. Trạm hạ áp (Step-down Substation)
Đây là loại phổ biến nhất.
Chức năng
Giảm điện áp xuống cấp thấp hơn.
Ví dụ
500 kV
↓
220 kV
↓
110 kV
↓
22 kV
↓
0,4 kV
Được dùng ở đâu?
- Thành phố
- Khu công nghiệp
- Khu dân cư
- Nhà máy
2. Theo cấp điện áp
Trạm 500 kV
Là trạm truyền tải siêu cao áp.
Chức năng:
- Liên kết hệ thống điện Bắc – Trung – Nam
- Truyền công suất rất lớn
Ví dụ:
500 kV
↓
220 kV
Công suất:
Hàng nghìn MVA.
Được đặt tại:
- Gần các trung tâm phụ tải lớn
- Gần các nhà máy điện lớn
Trạm 220 kV
Đây là cấp trung gian giữa truyền tải và phân phối.
Ví dụ:
220 kV
↓
110 kV
Được đặt:
- Thành phố
- Khu công nghiệp
- Các tỉnh

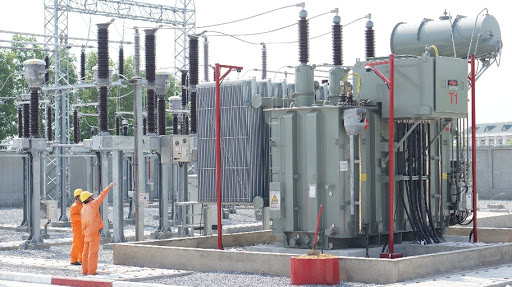

Trạm 110 kV
Loại này rất phổ biến.
Ví dụ:
110 kV
↓
22 kV
Nhiệm vụ:
Cấp điện cho:
- Quận
- Huyện
- Thành phố nhỏ
- Khu công nghiệp
Trạm trung áp 35 kV, 22 kV
Ví dụ
22 kV
↓
0,4 kV
Được dùng:
- Khu dân cư
- Nhà máy
- Xưởng sản xuất
Trạm phân phối 0,4 kV
Đây là trạm gần người dân nhất.
Ví dụ
22 kV
↓
400/230 V
Điện đưa đến:
- Nhà dân
- Văn phòng
- Trường học
- Cửa hàng
3. Theo kiểu xây dựng
A. Trạm ngoài trời (Outdoor Substation)
Đặc điểm:
- Thiết bị đặt ngoài trời
- Chi phí thấp
- Dễ sửa chữa
Được dùng:
- Trạm 110 kV
- Trạm 220 kV
- Trạm 500 kV
B. Trạm trong nhà (Indoor Substation)
Đặc điểm:
- Thiết bị đặt trong nhà
- Chống bụi
- Chống mưa
- Ít ảnh hưởng môi trường
Thường dùng:
- Trung tâm thương mại
- Cao ốc
- Bệnh viện
- Nhà máy
C. Trạm GIS (Gas Insulated Substation)
GIS là viết tắt của Gas Insulated Substation.
Đặc điểm:
- Cách điện bằng khí SF₆ hoặc các công nghệ thay thế.
- Rất nhỏ gọn.
- Độ tin cậy cao.
Được dùng:
- Trung tâm thành phố
- Sân bay
- Nhà máy điện
- Nơi quỹ đất hạn chế
D. Trạm hợp bộ (Kiosk Substation)
Đặc điểm:
Toàn bộ:
- Máy biến áp
- Tủ trung thế
- Tủ hạ thế
được lắp trong một vỏ thép kín.
Dùng:
- Khu đô thị
- Chung cư
- Siêu thị
- Nhà máy
E. Trạm treo
Máy biến áp được treo trên cột điện.
Ưu điểm:
- Giá rẻ
- Thi công nhanh
Được dùng:
- Nông thôn
- Vùng núi
- Khu dân cư thưa
F. Trạm nền (Pad-mounted)
Đặc điểm:
- Đặt trên bệ bê tông.
- Thiết bị kín, an toàn.
Thường dùng:
- Khu dân cư
- Công viên
- Khu đô thị mới
Sơ đồ truyền tải điện từ nhà máy đến hộ gia đình
Nhà máy điện
15,75 kV
│
▼
Trạm tăng áp
15,75 → 220/500 kV
│
▼
Đường dây truyền tải
500 kV / 220 kV
│
▼
Trạm 500/220 kV
│
▼
Trạm 220/110 kV
│
▼
Trạm 110/22 kV
│
▼
Lưới trung áp 22 kV
│
▼
Trạm phân phối 22/0,4 kV
│
▼
Điện 400/230 V đến nhà dân, cửa hàng, trường học...
Tóm tắt
| Loại trạm | Chức năng chính | Nơi sử dụng |
|---|---|---|
| Trạm tăng áp | Nâng điện áp để truyền tải | Nhà máy điện |
| Trạm hạ áp | Giảm điện áp theo từng cấp | Trên toàn hệ thống điện |
| Trạm 500 kV | Truyền tải siêu cao áp | Liên kết lưới điện quốc gia |
| Trạm 220 kV | Truyền tải và phân phối vùng | Các tỉnh, khu vực lớn |
| Trạm 110 kV | Cấp điện cho đô thị, khu công nghiệp | Thành phố, huyện |
| Trạm 22/0,4 kV | Cấp điện hạ áp | Khu dân cư, nhà máy |
| Trạm ngoài trời (AIS) | Thiết bị lộ thiên, dễ bảo trì | Phổ biến ở 110–500 kV |
| Trạm GIS | Gọn, kín, độ tin cậy cao | Đô thị đông đúc, sân bay |
| Trạm kiosk | Hợp bộ, gọn | Chung cư, khu đô thị |
| Trạm treo | Máy biến áp trên cột | Nông thôn, vùng thưa dân |
| Trạm nền (pad-mounted) | Đặt trên bệ, vỏ kín | Khu dân cư, công viên |
Nếu bạn muốn tìm hiểu chuyên sâu, tôi có thể giải thích cấu tạo chi tiết của một trạm biến áp 110 kV, từ cổng đường dây vào đến máy biến áp lực, máy cắt, dao cách ly, chống sét van, biến dòng (CT), biến điện áp (VT/CVT), thanh cái và hệ thống bảo vệ, để bạn hiểu toàn bộ dòng điện đi qua trạm như thế nào.
