Có, và đây là một chủ đề rất quan trọng trong ngành cơ khí chế tạo máy, ô tô, robot, máy công nghiệp và hộp số. Hình bạn gửi là bánh răng côn (Bevel Gear) – một trong rất nhiều loại bánh răng được sử dụng để truyền chuyển động.
Thực tế, có khoảng 10 loại cơ cấu truyền động bằng bánh răng phổ biến. Mỗi loại được thiết kế cho một mục đích khác nhau.
Tổng quan các loại bánh răng
| STT | Loại bánh răng | Trục truyền động | Hiệu suất | Tốc độ | Độ ồn | Khả năng chịu tải |
|---|---|---|---|---|---|---|
| 1 | Bánh răng trụ răng thẳng | Song song | ★★★★★ | Trung bình | Lớn | Tốt |
| 2 | Bánh răng trụ răng nghiêng | Song song | ★★★★★ | Cao | Nhỏ | Rất tốt |
| 3 | Bánh răng chữ V (Double Helical/Herringbone) | Song song | ★★★★★ | Rất cao | Rất nhỏ | Rất lớn |
| 4 | Bánh răng côn | Vuông góc | ★★★★☆ | Cao | Trung bình | Tốt |
| 5 | Bánh răng côn xoắn | Vuông góc | ★★★★★ | Rất cao | Nhỏ | Rất tốt |
| 6 | Bánh răng Hypoid | Lệch tâm | ★★★★★ | Rất cao | Rất nhỏ | Cực lớn |
| 7 | Trục vít – bánh vít | Vuông góc | ★★☆☆☆ | Thấp | Rất nhỏ | Lớn |
| 8 | Thanh răng – bánh răng | Quay → Tịnh tiến | ★★★★★ | Trung bình | Nhỏ | Tốt |
| 9 | Bánh răng hành tinh | Đồng trục | ★★★★★ | Rất cao | Nhỏ | Cực lớn |
| 10 | Bánh răng Cycloidal | Đồng trục | ★★★★☆ | Thấp – Trung bình | Rất nhỏ | Rất lớn |

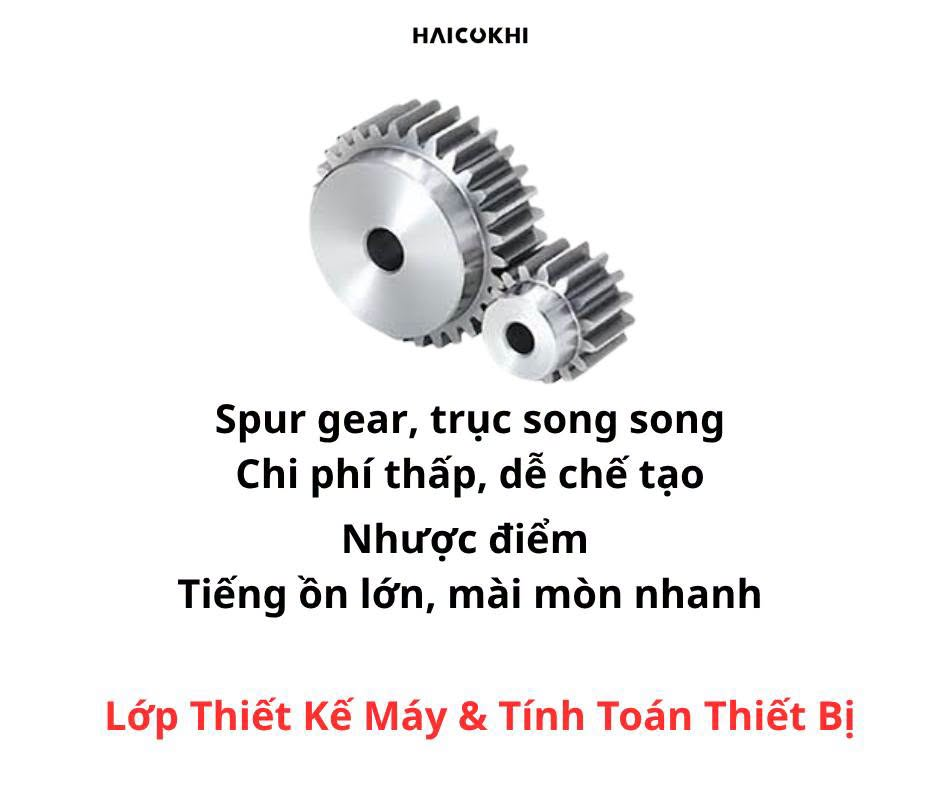

1. Bánh răng trụ răng thẳng (Spur Gear)
Đây là loại đơn giản nhất.
Đặc điểm
- Hai trục song song.
- Răng thẳng.
- Dễ chế tạo.
Ưu điểm
✔ Giá rẻ.
✔ Hiệu suất cao (97–99%).
✔ Dễ sửa chữa.
✔ Chịu tải khá tốt.
Nhược điểm
❌ Rất ồn khi quay nhanh.
❌ Va đập giữa các răng.
Ứng dụng
- Máy tiện
- Máy khoan
- Đồng hồ cơ
- Hộp giảm tốc nhỏ

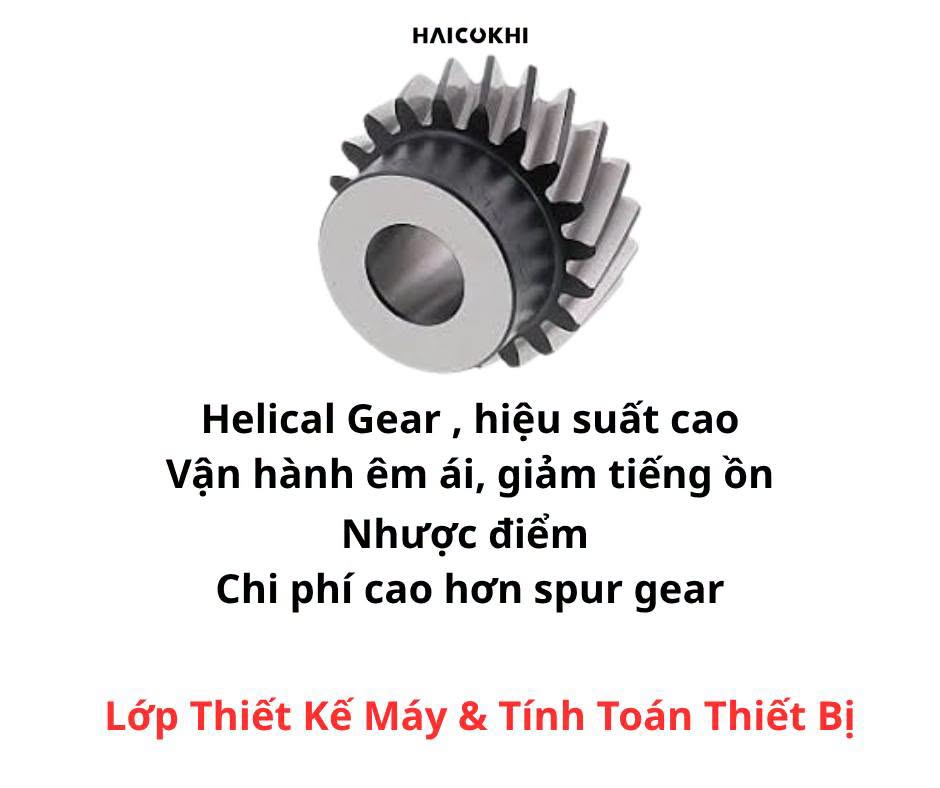

2. Bánh răng trụ răng nghiêng (Helical Gear)
Đây là loại được sử dụng nhiều nhất hiện nay.
Đặc điểm
Răng nghiêng khoảng 15–30°.
Ưu điểm
✔ Chạy rất êm.
✔ Ít rung.
✔ Chịu tải lớn hơn bánh răng thẳng.
✔ Tốc độ cao.
Nhược điểm
❌ Sinh lực dọc trục nên cần ổ bi chặn.
❌ Gia công khó hơn.
Ứng dụng
- Hộp số ô tô
- Máy CNC
- Máy công nghiệp
- Băng tải
3. Bánh răng chữ V (Herringbone Gear)
Thực chất là hai bánh răng nghiêng ghép đối xứng.
Ưu điểm
✔ Không sinh lực dọc trục.
✔ Truyền mô-men cực lớn.
✔ Rất êm.
Nhược điểm
❌ Gia công rất khó.
❌ Giá thành cao.
Ứng dụng
- Tàu biển
- Nhà máy thép
- Máy nghiền xi măng

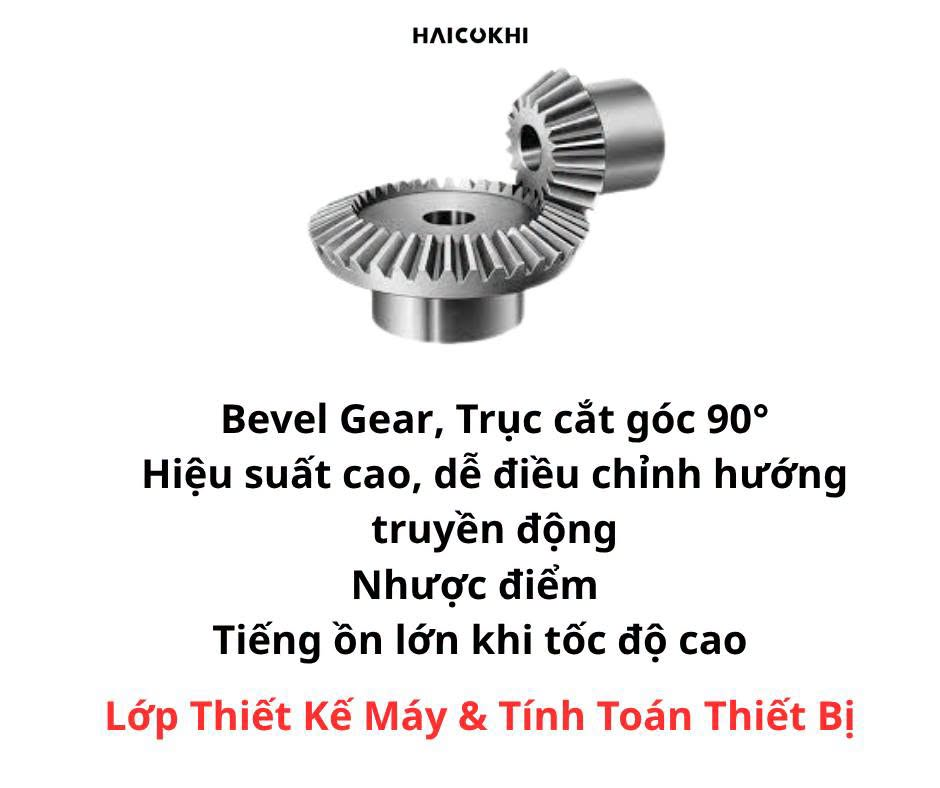

4. Bánh răng côn (Bevel Gear)
Đây chính là loại trong hình bạn gửi.
Đặc điểm
Hai trục giao nhau (thường 90°).
Ưu điểm
✔ Đổi hướng truyền động.
✔ Hiệu suất cao.
Nhược điểm
❌ Cần lắp ráp rất chính xác.
❌ Ồn hơn bánh răng côn xoắn.
Ứng dụng
- Máy khoan góc
- Máy cắt cỏ
- Hộp vi sai đơn giản
5. Bánh răng côn xoắn (Spiral Bevel Gear)
Khác với bánh răng côn thẳng ở chỗ răng cong.
Ưu điểm
✔ Êm hơn nhiều.
✔ Chịu tải cao.
✔ Ít rung.
Nhược điểm
❌ Gia công phức tạp.
Ứng dụng
- Xe tải
- Ô tô
- Máy công suất lớn
6. Bánh răng Hypoid
Đây là loại rất nổi tiếng trong ô tô.
Đặc điểm
Hai trục không cắt nhau mà lệch tâm.
Ưu điểm
✔ Truyền mô-men cực lớn.
✔ Êm.
✔ Bền.
Nhược điểm
❌ Ma sát lớn hơn.
❌ Cần dầu bôi trơn chuyên dụng (dầu cầu GL-5).
Ứng dụng
- Cầu sau ô tô
- Xe tải
- SUV

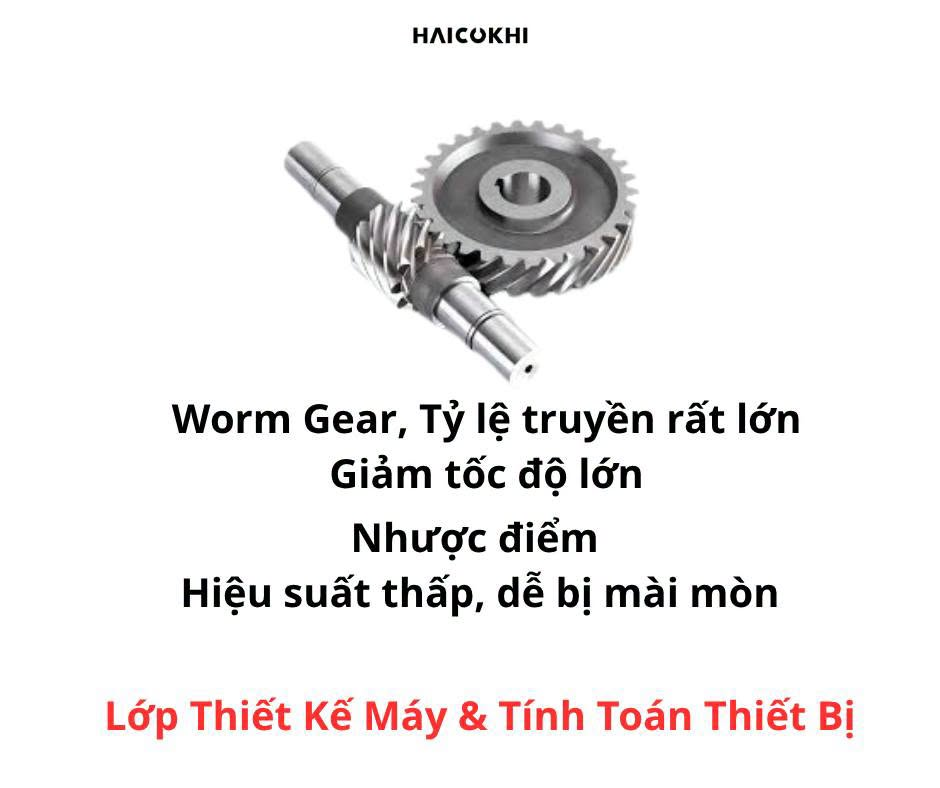

7. Trục vít – bánh vít (Worm Gear)
Đặc điểm
Giống như một con vít ăn khớp với bánh răng.
Ưu điểm
✔ Giảm tốc rất lớn.
✔ Êm.
✔ Có thể tự hãm (khó bị tải kéo ngược ở một số tỷ số truyền).
Nhược điểm
❌ Hiệu suất thấp (khoảng 50–90% tùy thiết kế).
❌ Sinh nhiệt nhiều.
Ứng dụng
- Cửa cuốn
- Thang máy
- Cơ cấu nâng hạ
- Băng tải
8. Thanh răng – bánh răng (Rack and Pinion)
Chức năng
Biến chuyển động quay thành chuyển động tịnh tiến.
Ưu điểm
✔ Chính xác.
✔ Đơn giản.
Nhược điểm
❌ Chiều dài hành trình phụ thuộc chiều dài thanh răng.
Ứng dụng
- Hệ thống lái ô tô
- Máy CNC
- Cửa tự động

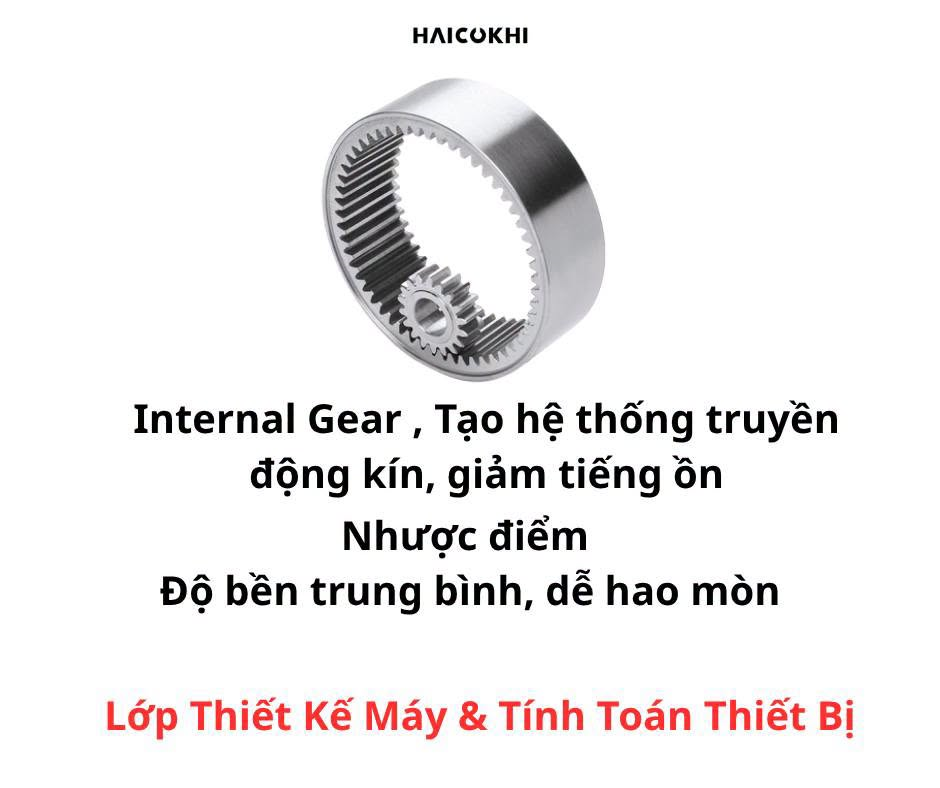

9. Bộ truyền bánh răng hành tinh (Planetary Gear)
Đây là loại hiện đại nhất trong các hộp giảm tốc thông dụng.
Cấu tạo
- Bánh răng mặt trời (Sun gear)
- Bánh răng hành tinh (Planet gears)
- Giá đỡ hành tinh (Carrier)
- Vành răng (Ring gear)
Ưu điểm
✔ Rất nhỏ gọn.
✔ Truyền mô-men cực lớn.
✔ Hiệu suất cao.
✔ Đồng trục đầu vào và đầu ra.
Nhược điểm
❌ Thiết kế và chế tạo phức tạp.
Ứng dụng
- Robot công nghiệp
- Xe điện
- Hộp số tự động
- Tuabin gió
10. Bộ truyền Cycloidal
Đây là loại hộp giảm tốc rất phổ biến trong robot.
Ưu điểm
✔ Độ chính xác rất cao.
✔ Độ rơ rất nhỏ.
✔ Chịu va đập tốt.
Nhược điểm
❌ Gia công rất khó.
❌ Giá thành cao.
Ứng dụng
- Robot 6 trục
- Cánh tay robot
- Máy CNC cao cấp
So sánh nhanh theo ứng dụng
| Nếu cần… | Loại bánh răng phù hợp |
|---|---|
| Giá rẻ, đơn giản | Răng thẳng |
| Chạy êm ở tốc độ cao | Răng nghiêng |
| Truyền mô-men rất lớn | Chữ V (Herringbone) |
| Đổi hướng 90° | Bánh răng côn |
| Đổi hướng 90° và chạy êm | Bánh răng côn xoắn |
| Cầu xe ô tô | Hypoid |
| Giảm tốc lớn, tự hãm | Trục vít – bánh vít |
| Biến quay thành tịnh tiến | Thanh răng – bánh răng |
| Nhỏ gọn, tải lớn | Hành tinh |
| Độ chính xác cực cao | Cycloidal |
Nhận xét
Hình bạn gửi mô tả bánh răng côn răng thẳng (Straight Bevel Gear), và phần mô tả trong ảnh là đúng ở mức khái quát: loại này rất phù hợp để đổi hướng truyền động giữa hai trục vuông góc, có hiệu suất cao nhưng khi làm việc ở tốc độ lớn thường phát ra tiếng ồn nhiều hơn bánh răng côn xoắn do răng ăn khớp gần như đột ngột.
