**Tôi có thể giúp bạn thiết kế sơ đồ nguyên lý cho một mạch sạc ắc quy từ pin năng lượng mặt trời dựa trên công nghệ Buck DC-DC PWM hoặc MPPT.** Để mạch sạc hoạt động ổn định và bảo vệ tuổi thọ cho cả ắc quy lẫn tấm pin, cấu trúc cơ bản của hệ thống sẽ bao gồm các khối chức năng sau:

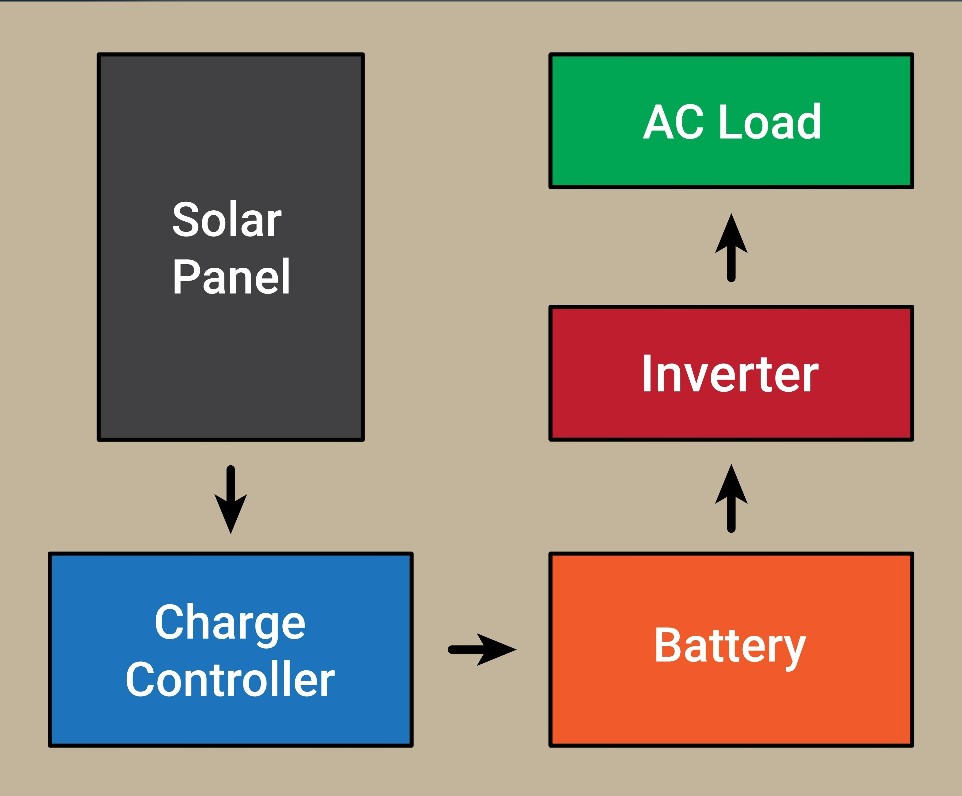

1. Sơ đồ khối hệ thống
* **Tấm pin năng lượng mặt trời (Solar Panel):** Nguồn cấp ngõ vào (Ví dụ: Tấm pin 18V–22V Voc để sạc hệ bình 12V).
* **Khối giảm áp (Buck Converter):** Hạ điện áp cao từ tấm pin xuống điện áp sạc thích hợp cho ắc quy (khoảng 13.8V–14.4V cho bình 12V) và tăng dòng sạc.
* **Khối điều khiển (MCU):** Thường sử dụng vi điều khiển (như Arduino, STM32 hoặc PIC) để đo đạc điện áp, dòng điện và xuất xung PWM điều khiển Mosfet.
* **Khối bảo vệ chống dòng ngược:** Sử dụng Diode Schottky hoặc mạch Mosfet lý tưởng để ngăn ắc quy xả ngược điện vào tấm pin ban đêm.
### 2. Nguyên lý hoạt động của tầng công suất (Mạch Buck)

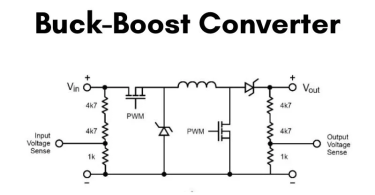

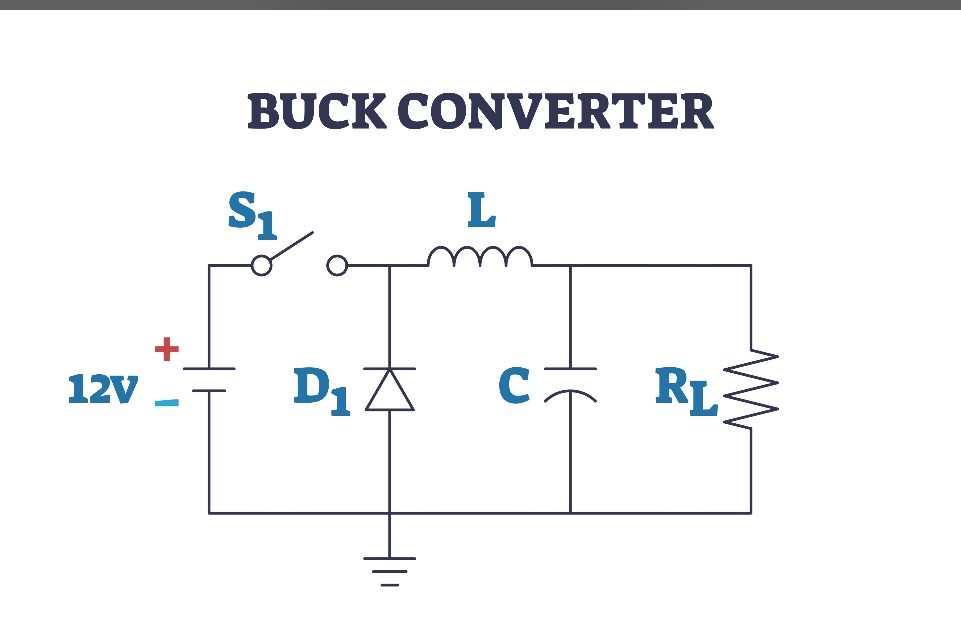

Mạch giảm áp Buck là lõi của các bộ sạc năng lượng mặt trời hiện nay. Sơ đồ cơ bản gồm có:
* **Van đóng cắt (Mosfet kênh P hoặc kênh N):** Nhận tín hiệu PWM từ vi điều khiển để đóng/ngắt liên tục, điều tiết năng lượng từ tấm pin sang bình.
* **Cuộn cảm (L):** Tích lũy năng lượng dưới dạng từ trường khi Mosfet đóng và phóng năng lượng nạp cho ắc quy khi Mosfet ngắt.
* **Diode bắt vòng (Freewheeling Diode):** Tạo đường khép kín cho dòng điện từ cuộn cảm tiếp tục nạp vào bình khi Mosfet ngắt.
* **Tụ lọc (C_{in}, C_{out}):** San phẳng điện áp ngõ vào và ngõ ra.
### 3. Các thuật toán sạc cần lập trình
Để sạc an toàn, vi điều khiển cần được cấu hình điều khiển xung PWM theo các giai đoạn:
* **Sạc dòng không đổi (Bulk):** Khi bình cạn, mở tối đa xung PWM (hoặc chạy thuật toán tìm điểm công suất cực đại MPPT) để nạp với dòng điện lớn nhất.
* **Sạc áp không đổi (Absorption):** Khi bình gần đầy (đạt ~14.4V), cố định điện áp này và giảm dần dòng sạc để tránh sôi bình.
* **Sạc thả nổi (Float):** Khi bình đầy hoàn toàn, duy trì điện áp ở mức ~13.8V để bù đắp lượng tự xả của ắc quy.
Để tôi có thể lên sơ đồ nguyên lý chi tiết kèm thông số linh kiện cụ thể (chọn loại Mosfet, trị số cuộn cảm L, tụ điện C và mạch lái Mosfet Driver), bạn có thể chia sẻ thêm:
1. **Thông số tấm pin** của bạn (Công suất bao nhiêu Watt, điện áp danh định V_{mp} và điện áp hở mạch V_{oc} là bao nhiêu)?
2. **Loại ắc quy** bạn dùng có điện áp bao nhiêu (12V hay 24V) và dung lượng bao nhiêu Ah?
