Chắc chắn rồi. Dựa trên những gì tôi thấy từ các cuộc trò chuyện trước, bạn đã có nền tảng về điện tử (ESP32, STM32, sửa chữa thiết bị…), nên tôi sẽ không chỉ giải thích “nó là gì” mà sẽ giải thích bản chất vật lý để bạn thực sự hiểu. Nếu hiểu được nguyên lý này thì sau đó bạn sẽ nhìn bất kỳ bộ nguồn switching, sạc điện thoại, bộ sạc laptop hay inverter năng lượng mặt trời nào cũng thấy chúng đều dựa trên cùng một nguyên lý.
Trước tiên hãy quên Buck, Boost đi.
Ta hãy nhìn một hiện tượng rất đơn giản.
Giả sử bạn có:
- Nguồn DC 12V
- Một bóng đèn 12V
Kết nối trực tiếp:
12V -------- Đèn -------- GND
Đèn sáng bình thường.
Bây giờ thay vì cấp liên tục, ta dùng một công tắc bật tắt rất nhanh.
ON
OFF
ON
OFF
ON
OFF
...
Nếu bật tắt:
100.000 lần mỗi giây
thì mắt người sẽ không thấy nhấp nháy.
Đèn sẽ sáng với độ sáng phụ thuộc vào tỷ lệ thời gian bật (Duty Cycle).
Ví dụ:
ON 50%
OFF 50%
Đèn chỉ sáng khoảng một nửa.
Nếu
ON 25%
OFF 75%
Đèn càng tối hơn.
PWM chính là nền tảng của nguồn switching
PWM (Pulse Width Modulation)
không thay đổi điện áp nguồn.
Nó chỉ thay đổi:
thời gian bật và thời gian tắt.
Ví dụ
Nguồn luôn là
12V
Nhưng:
ON 50%
OFF 50%
thì điện áp trung bình là khoảng
6V
Đây là nền tảng của tất cả nguồn switching.
Nhưng Buck Converter lại còn có cuộn cảm (Inductor)
Đây là điều quan trọng nhất.
Bạn hãy nhớ:
Cuộn cảm ghét sự thay đổi dòng điện.
Nó luôn muốn:
“Dòng điện đang chạy bao nhiêu thì cứ tiếp tục chạy.”
Đó là bản chất của cuộn cảm.
Ví dụ
Ta có
12V
MOSFET
12V ----SW-------
|
Cuộn cảm
|
Tải
|
GND
MOSFET bật.
Dòng điện chạy:
12V
↓
MOSFET
↓
Cuộn cảm
↓
Tải
↓
GND
Cuộn cảm bắt đầu tích năng lượng.
Sau một lúc
MOSFET tắt.
Nếu không có diode thì sao?
Dòng điện đang chạy bị ngắt đột ngột.
Cuộn cảm sẽ nói:
“Không! Tôi không muốn dòng điện dừng lại.”
Nó sinh ra một điện áp ngược rất lớn để giữ cho dòng điện tiếp tục chạy.
Đây gọi là hiện tượng cảm ứng điện từ.
Cho nên người ta đặt thêm diode.
Diode
▲
│
12V--SW--L---+----Load
MOSFET tắt.
Dòng điện sẽ đi vòng qua diode.
Nhờ vậy:
Dòng điện vẫn liên tục.
Không bị ngắt.
Buck Converter hoạt động như thế nào?
Đây là mạch Buck cơ bản.
12V
│
MOSFET
│
L
│
+------C------
│ │
Load GND
│
GND
Có 4 linh kiện cực kỳ quan trọng.
- MOSFET
- Diode (hoặc MOSFET thứ hai trong mạch đồng bộ)
- Cuộn cảm
- Tụ điện
Giai đoạn 1
MOSFET ON
12V
↓
MOSFET
↓
L
↓
Load
Điều xảy ra:
✔ tải được cấp điện
✔ cuộn cảm tích năng lượng
✔ tụ điện cũng được nạp
Giai đoạn 2
MOSFET OFF
MOSFET ngắt
↓
Cuộn cảm xả năng lượng
↓
Load
↓
Diode
Lúc này:
Nguồn 12V đã bị ngắt.
Nhưng tải vẫn có điện.
Vì:
chính cuộn cảm đang cấp điện.
Kết quả
Nếu PWM = 50%
thì đầu ra khoảng
6V
Nếu
PWM = 75%
thì khoảng
9V
Nếu
PWM = 25%
thì khoảng
3V
Điều này lý tưởng hóa; thực tế còn phụ thuộc tổn hao và điều kiện tải.
Boost Converter thì khác ở đâu?
Buck:
12V
↓
5V
Boost:
12V
↓
24V
Nhiều người nghĩ:
“Không thể từ 12V tạo thành 24V.”
Thực ra hoàn toàn có thể.
Hãy tưởng tượng một máy bơm nước
Bạn dùng tay:
Ấn
Nhả
Ấn
Nhả
Ấn
Nhả
Nước sẽ được bơm lên cao.
Boost cũng vậy.
Nó “bơm” năng lượng từng chút một.
Boost hoạt động
MOSFET ON
12V
↓
Cuộn cảm
↓
MOSFET
↓
GND
Lúc này
Cuộn cảm tích năng lượng.
Diode khóa.
Tải được cấp điện bởi tụ.
MOSFET OFF
Điều kỳ diệu xảy ra.
Cuộn cảm không muốn dòng điện dừng.
Nó tạo thêm điện áp.
Ví dụ
Nguồn
12V
Cuộn cảm tạo thêm
+10V
Lúc này
Đầu ra thành
22V
Diode mở.
Tụ được nạp lên
22V.
Nếu tiếp tục đóng ngắt liên tục thì điện áp đầu ra có thể được nâng lên cao hơn điện áp đầu vào.
Tụ điện làm gì?
Nhiều người nghĩ tụ chỉ để lọc.
Thực ra tụ còn giống như một bình chứa năng lượng.
MOSFET ON
Tụ được nạp.
MOSFET OFF
Tụ xả điện.
Nhờ vậy:
Điện áp đầu ra trở nên rất phẳng.
Không bị nhấp nhô nhiều.
Tại sao Switching hiệu suất cao?
Giả sử muốn tạo:
5V 2A
từ
12V
Nếu dùng IC ổn áp tuyến tính (Linear Regulator):
12V
↓
7805
↓
5V
Nó phải “đốt” phần điện áp dư.
12V
↓
5V
↓
7V biến thành nhiệt
Hiệu suất thấp.
Buck Converter thì khác.
MOSFET chỉ có hai trạng thái:
ON
Điện trở rất nhỏ.
Tổn hao rất thấp.
Hoặc
OFF
Không có dòng.
Cũng gần như không tổn hao.
Vì vậy hiệu suất thường đạt:
- 85–95%
- Thậm chí 98% ở các thiết kế tốt.
Tóm tắt ba loại nguồn
| Loại | Chức năng | Ví dụ |
|---|---|---|
| Buck | Giảm điện áp | 12V → 5V |
| Boost | Tăng điện áp | 5V → 12V |

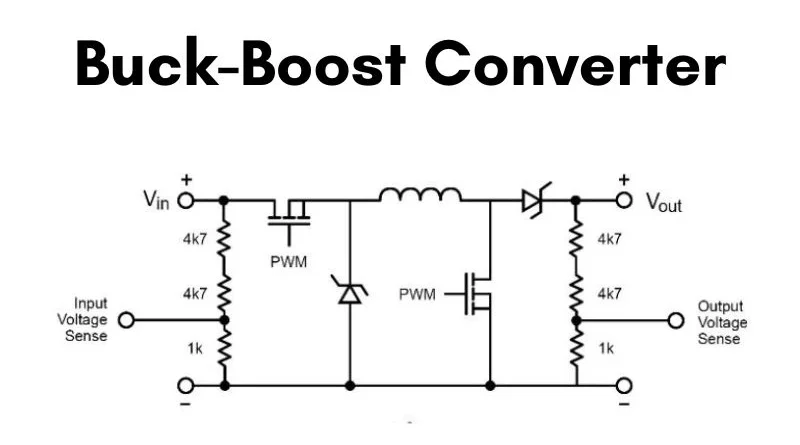

| Buck-Boost | Có thể tăng hoặc giảm điện áp | Pin Li-ion 3–4,2V → ổn định 5V |
Tôi đề xuất cách học tiếp theo
Nếu bạn muốn hiểu đến mức có thể tự sửa hoặc tự thiết kế nguồn switching, tôi sẽ hướng dẫn theo từng bài, từ trực quan đến chuyên sâu:
- Bài 1: Tại sao cuộn cảm có thể tạo ra điện áp cao hơn điện áp nguồn? (Hiểu sâu về hiện tượng cảm ứng điện từ).
- Bài 2: Tại sao MOSFET chỉ đóng/ngắt mà vẫn điều khiển được điện áp đầu ra?
- Bài 3: Phân tích chi tiết từng chu kỳ ON/OFF của mạch Buck bằng đồ thị điện áp và dòng điện.
- Bài 4: Phân tích chi tiết mạch Boost và lý do điện áp đầu ra có thể lớn hơn điện áp đầu vào.
- Bài 5: Cơ chế phản hồi (Feedback) giúp nguồn switching luôn giữ đúng 5V hoặc 12V dù tải thay đổi.
Đây là lộ trình mà các kỹ sư điện tử công suất thường học để nắm vững nguyên lý của nguồn switching.
