Nguyên lý hoạt động và sơ đồ mạch điên nguyên lý của một cái ấm đun nước siêu tốc Comet Model CM8217/CM8219

Lazada Việt  nam-Mua  hàng  trực  tuyến  giá  tốt



Shopee Việt Nam-Mua và bán trên ứng dụng di động và website



Sendo:Thế giới shopping-Chợ online mua bán giá tốt bảo trợ FPT





Ngày nay,ấm đun nước siêu tốc là một thiết bị điện gia dụng hết sức phổ biến trong mọi gia đình hiện đại.Vậy bạn biết gì về thiết bị điện dân dụng này?

https://www.youtube.com/watch?v=NIm2A-4gmIQ&t=5s

Dưới đây mô tả về một cái ấm đun nước siêu tốc  Comet Model CM8217/CM8219 .

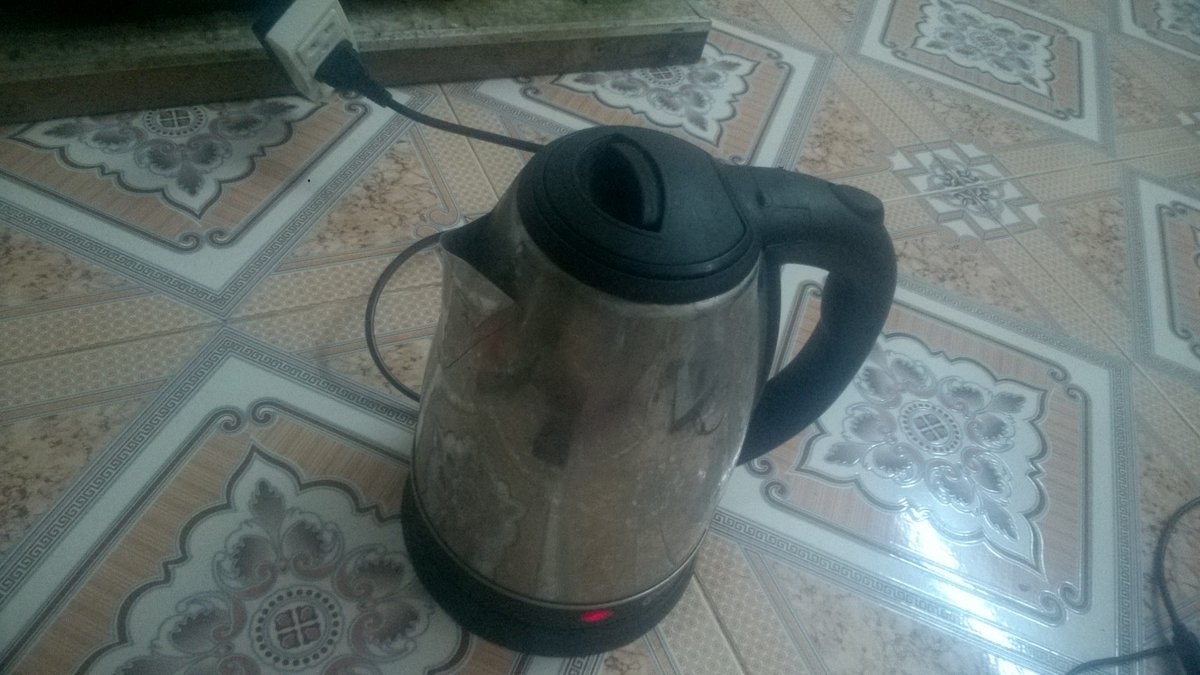

Hình dáng bên ngoài
Khoang đựng nước của ấm siêu tốc
Các bộ phận cấu tạo lên một cái ấm siêu tốc


Sơ đồ mạch điện của thiết bị ấm đun nước siêu tốc

Sơ đồ mạch điện của thiết bị ấm đun nước siêu tốc này được mô tả như hình dưới đây


Sơ đồ đấu nối các bộ phận cuả một cái ấm đun nước siêu tốc

Điện áp xoay chiều AC220V~ được cấp vào đế của ấm siêu tốc ,1 dây pha nào đó(chẳng hạn pha lửa (L) như trên hình sẽ được dẫn qua 1 rơle nhiệt có trạng thái là thường đóng ,pha lửa sau khi qua rơle nhiệt sẽ được dẫn đến 1 công tắc nút nhấn được bố trí trên quai của ấm siêu tốc -cái công tắc mà khi sử dụng người dùng sẽ nhấn vào đó để bật điện cấp vào ấm để bắt đầu đun nước,khi người dùng nhấn vào công tắc trên quai tay cầm của ấm điện áp xoay chiều AC220V sẽ được cấp vào mâm nhiệt ở dưới đít ấm-bên trong cái mâm nhiệt này sẽ có điện trở sợi đốt(dây mayso) nó sẽ nóng lên khi được cấp điện vào bên trong và truyền nhiệt lượng ra bên ngoài ,cụ thể là truyền nhiệt vào nước bên trong lòng ấm.Đồng thời khi ta bật công tắc trên quai ấm thì đèn báo nguồn bên trong cái đế của ấm sẽ sáng lên báo hiệu đã có nguồn điện cấp vào mâm nhiệt của ấm .

Khi tất cả các bộ phận bao gồm-RƠLE nhiệt+công tắc trên quai ấm+ điện trở sợi đốt bên trong mâm nhiệt của ấm đều tốt thì ấm chắc chắn sẽ nóng và đun nước được bình thường.

Khi một trong các thành phần đó bị hỏng ví dụ rơle nhiệt bị hỏng dẫn đến hở mạch hoặc ngắt sớm,hoặc công tắc bấm trên quai ấm bị hỏng hoặc điện trở sợi đốt(dây mayso) ở mâm nhiệt bị đứt thì cái ấm đun nước đó sẽ không hoạt động bình thường được và sẽ không đun nóng được nước các bạn nhé.

Khi sửa chữa ta chỉ cần biết cách kiểm tra từng thành phấn nói trên xem thế nào là tốt,thế nào là bị hỏng thì ta sẽ dễ dàng sửa được cái ấm đun nước siêu tốc của mình ngay thôi các bạn nhé.Cụ thể:

Rơ le nhiệt nó thường ở trạng thái đóng(dẫn điện) khi nhiệt độ của nó chưa vượt quá ngưỡng nhiệt chịu đựng lớn nhất được thiết kế cho nó chẳng hạn 185 độ chẳng hạn.Nó chỉ chuyển sang trạng thái ngắt(tắt) khi nhiệt độ bên trong đế vượt quá ngưỡng max 185 độ để bảo vệ an toàn cho ấm siêu tốc thì có nghĩa là nó đang ở tình trạng tốt. Còn nếu nó lúc nào cũng đóng ở bất kỳ khoảng nhiệt độ nào hoặc lúc nào cũng ngắt thì cái rơle đó coi như đã bị hỏng lỗi bạn cần phải thay thế nó bằng 1 cái rơle nhiệt tốt thì ấm sẽ hoạt động bình thường các bạn nhé.

Đối với dây mayso(điện trở sợi đốt) bên trong mâm nhiệt của ấm bình thường nó có giá trị điện trở khá nhỏ khoảng 220V/5A-10A=20 ohm đến 40 ohm gì đó thì có nghĩa là nó đang ở tình trạng tốt,còn nếu điện trở của nó là vô cùng lớn thì có nghĩa là nó đã bị đứt ngầm bên trong rồi và cái ấm đó sẽ không đun nóng được đâu các bạn nhé.Muốn biết dây mayso đó có bị đứt hay còn tốt bạn hãy dùng đồng hồ vạn năng thang đo ohm để đo là biết ngay là nó đang tốt hay đang bị đứt một cách rất dễ dàng các bạn nhé.

Ngoài ra công tắc trên quai ấm nếu bị hỏng cũng sẽ làm ấm đun nước siêu tốc bị lỗi không đung nóng được nước,bên cạnh đó các đoạn dây dẫn điện bên trong cái đáy của ấm đun nước siêu tốc đó phải còn tốt không bị cháy,đứt gì thì ấm mới chạy bình thường được .

Giải thích nhanh các bộ phận bằng hình ảnh

https://www.youtube.com/watch?v=kK33uMp6xYA

Các bộ phận chủ yếu của một cái ấm siêu tốc

Sợi đốt tạo nhiệt được bố trí ở dưới đáy có dạng cung tròn(mâm nhiệt)
Rơ le nhiệt sẽ ngắt khi nhiệt độ cao quá ngưỡng chịu đựng được phép của nó để bảo vệ ấm trong những trường hợp như cạn nước hay quên không đổ nước vào ấm

Công tắc bật nguồn được bật bởi người sử dụng và tắt tự động bằng áp lực hơi nước nóng khi nước đã được đun sôi được bố trí trên tay cầm của ấm.

Các vấn đề thường gặp của ấm siêu tốc.

Ấm siêu tốc thường bị hỏng cái công tắc nguồn trên tay cầm vì nó thường xuyên bị tác động trong quá trình sử dụng.Nó bị người sử dụng ấn xuống để cấp điện cho ấm để bắt đầu quá trình đun nước bằng ấm siêu tốc và bị hơi nước nóng áp suất cao đẩy bật trạng thái từ đóng sang ngắt khi nước đã sôi.

khi  người sử dụng cho nước vào ấm cắm dây nguồn cho ấm đun nước siêu tốc sau đó  ấn công tắc trên tay cầm từ OFF sang ON thì mâm nhiệt sẽ được cấp điện,khi nước sủi,sủi ùng ục,sẽ có hơi nước bốc lên,tạo áp suất đủ lớn đẩy nhả cái công tắc trên tay cầm đó ra làm công tắc này chuyển trạng thái từ ON về OFF và làm mâm nhiệt được ngắt điện,

Làm gì khi công tắc bật nguồn trên tay cầm của ấm đun nước siêu tốc bị hỏng?

Để giải quyết được vấn đề với công tắc nguồn trên tay cầm của ấm đun nước siêu tốc ,ta cần phải hiểu rõ cấu tạo của cái công tắc này như thế nào để từ đó đưa được ra giải pháp sửa chữa thay thế sao cho phù hợp.

Dưới đây là hình ảnh bên trong của cái công tắc ngắt tự động khi nước sôi trên tay cầm của ấm đun nước siêu tốc

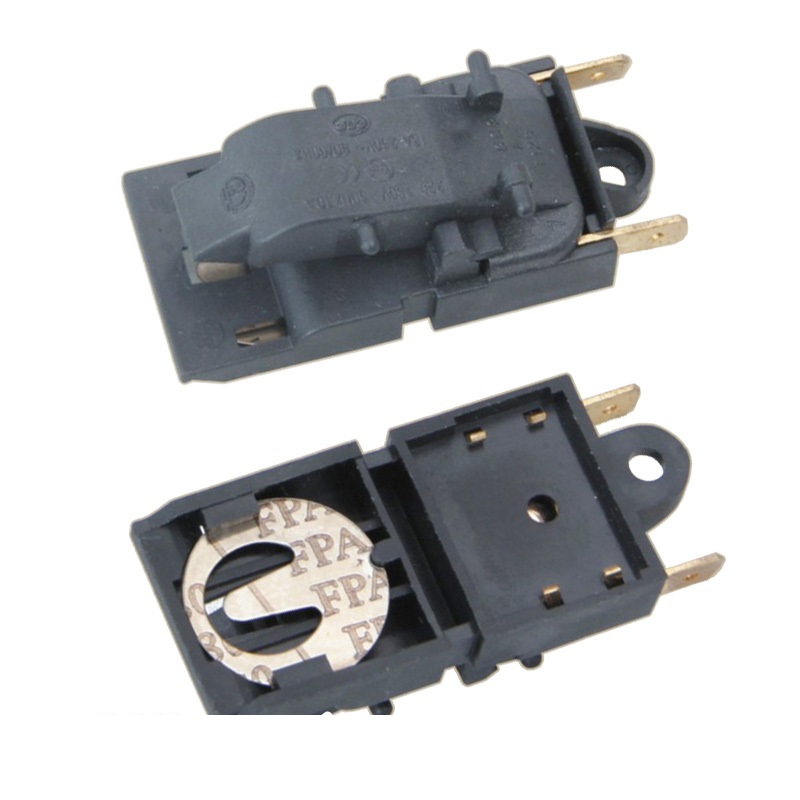

Đây là hình dáng và cấu tạo bên trong của một cái công tắc bật nguồn trên tay cầm của ấm đun nước siêu tốc

Nếu bạn mở nắp mà nấu thì nước sủi cạn bình thì cái công tắc đó cũng chả ngắt,vì hơi nước bay ra ngoài hết,ko tạo đc áp suất làm nhả công tắc,nhưng nhà sản xuất  lại thiết kế thêm 1 role nhiệt ở phía đáy,nếu nước sủi cạn,hoạc ko có nước mà ta mang sử dụng,thì cái đáy ấm nóng lên đến 150 độ làm cái rơle bảo vệ kia ngắt điện bảo vệ ấm,cái rơle này rất hay hỏng nhé,vì mỗi lần nấu xong ta rót hết nước ra,nhiệt độ còn dư trên mâm nấu sẽ làm nó nhảy 1 lần,khi nguội nó lại đóng….đóng đóng mở mở tỷ lệ thuận với số lần sử dụng.

Nếu công tắc nguồn trên tay cầm của cái ấm siêu tốc nhà bạn bị hỏng và bạn không thể sửa chữa được nó thì bạn nên tính đến giải pháp thay thế cái công tắc bị hỏng bằng một cái công tắc tốt rồi lắp lại cái công tắc tốt vào ấm đun nước siêu tốc của bạn và làm cho cái ấm đun nước siêu tốc đó trở lại hoạt động bình thường là được.

Giải pháp thay thế công tắc bị hỏng bằng một công tắc mới tốt cho ấm đun nước siêu tốc

Đây là kết quả hoạt động của ấm đun siêu tốc sau khi đã thay thế công tắc ON/OFF tự ngắt trên tay cầm của thiết bị do công tắc này đã bị hỏng trong quá trình sử dụng:
1-Công tắc bị hỏng

Một cái công tắc bị hỏng

2-Thay bẳng một cái công tắc mới

Một cái công tắc mới

3-Kết quả khi chạy thử

Đèn báo đã sáng và ấm đã đun sôi nước một cách bình thường

4-Kết quả hoạt động của ấm đun nước siêu tốc sau khi đã được thay thế công tắc nguồn mới vào:

Ấm đã đun và ngắt khi sôi đúng cách,đèn báo sáng khi đang đun và tắt khi nước đã sôi và công tắc ngắt tự động chuyển trạng thái từ ON về OFF đúng cách.

https://www.youtube.com/watch?v=6xQoypZJhIY

Lời kết

Hy vọng qua các thông tin cơ bản này,các bạn có thể hiểu được nguyên tắc hoạt động của cái ấm siêu tốc và đưa ra được cho mình một lựa chọn sản phẩm ấm đun nước siêu tốc ưng ý nhất các bạn.Bên cạnh đó nếu cái ấm siêu tốc của bạn bị hỏng thì bạn cũng có thể dựa vào các thông tin trên để có thể tự sửa được cái ấm siêu tốc của nhà mình các bạn nhé.Chúc các bạn thành công!
