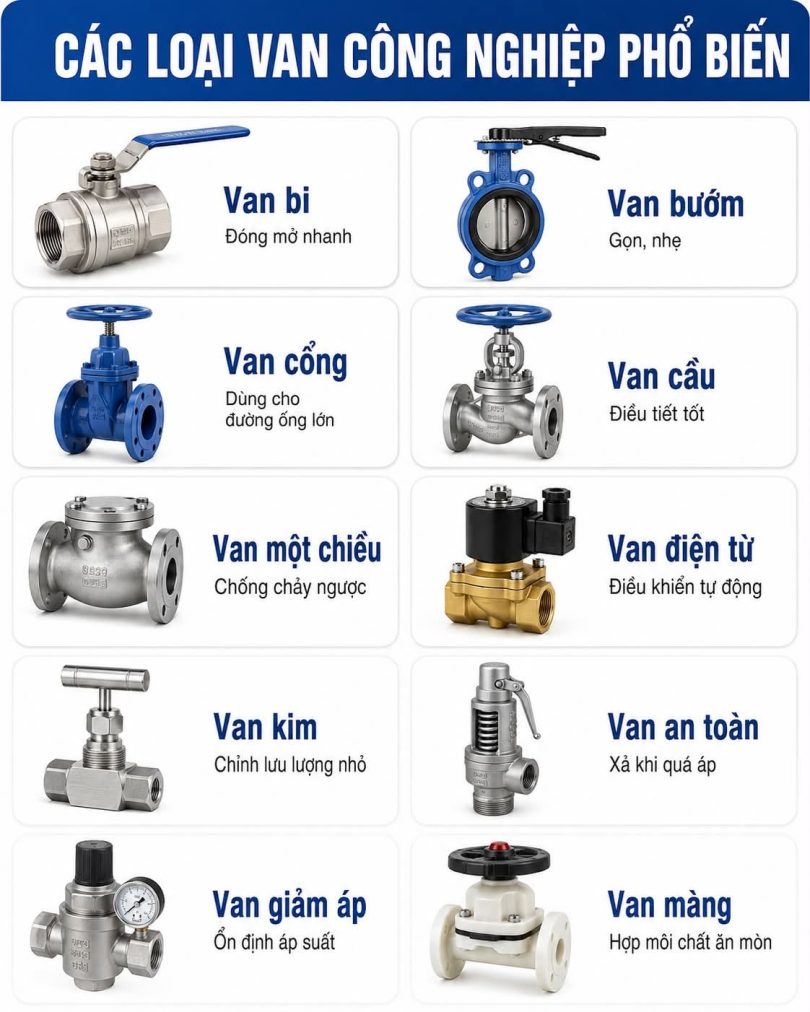

Các loại van công nghiệp phổ biến và ứng dụng trong thực tế
Giới thiệu
Van công nghiệp là một trong những thiết bị quan trọng nhất trong các hệ thống đường ống. Chúng có nhiệm vụ điều khiển, đóng mở, điều tiết hoặc ngăn chặn dòng chảy của chất lỏng, khí và hơi nước trong các nhà máy, công trình cấp thoát nước, hệ thống HVAC, ngành dầu khí, hóa chất, thực phẩm và nhiều lĩnh vực khác.
Việc lựa chọn đúng loại van không chỉ giúp hệ thống hoạt động ổn định mà còn nâng cao hiệu suất, giảm tổn thất năng lượng và đảm bảo an toàn trong quá trình vận hành.
1. Van cổng (Gate Valve)
Van cổng hoạt động bằng cách nâng hoặc hạ một tấm chắn (gate) vuông góc với dòng chảy để đóng hoặc mở hoàn toàn đường ống.
Đặc điểm
- Chỉ thích hợp cho trạng thái đóng hoàn toàn hoặc mở hoàn toàn.
- Tổn thất áp suất rất nhỏ khi mở hoàn toàn.
- Không thích hợp để điều tiết lưu lượng.
- Đóng mở chậm do hành trình dài.
Ưu điểm
- Lưu lượng đi qua gần như không bị cản trở.
- Độ kín cao.
- Tuổi thọ lớn.
Nhược điểm
- Thời gian đóng mở lâu.
- Dễ mòn nếu sử dụng để điều tiết dòng chảy.
Ứng dụng
- Hệ thống cấp nước.
- Nhà máy nhiệt điện.
- Đường ống dầu khí.
- Hệ thống chữa cháy.
- Nhà máy hóa chất.
2. Van cầu (Globe Valve)
Van cầu có cấu tạo sao cho dòng lưu chất phải đổi hướng khi đi qua van. Chính vì vậy khả năng điều tiết lưu lượng rất tốt.
Đặc điểm
- Điều chỉnh lưu lượng chính xác.
- Khả năng đóng kín cao.
- Tổn thất áp suất lớn hơn van cổng.
Ưu điểm
- Điều tiết tốt.
- Hoạt động ổn định.
- Bảo trì đơn giản.
Nhược điểm
- Tổn thất áp suất lớn.
- Lực vận hành cao hơn.
Ứng dụng
- Hệ thống hơi nước.
- Dầu nóng.
- Nước nóng.
- Hệ thống điều khiển lưu lượng.
3. Van bi (Ball Valve)
Van bi sử dụng một viên bi có lỗ xuyên tâm để điều khiển dòng chảy. Khi tay gạt quay 90°, lỗ trên viên bi sẽ trùng hoặc vuông góc với đường ống.
Đặc điểm
- Đóng mở rất nhanh.
- Độ kín gần như tuyệt đối.
- Tổn thất áp suất cực nhỏ.
Ưu điểm
- Kín hoàn toàn.
- Thời gian thao tác nhanh.
- Ít bảo trì.
- Tuổi thọ cao.
Nhược điểm
- Không thích hợp điều tiết liên tục.
- Giá thành cao đối với kích thước lớn.
Ứng dụng
- Khí nén.
- Dầu khí.
- Hệ thống cấp nước.
- Công nghiệp thực phẩm.
- Hóa chất.
4. Van bướm (Butterfly Valve)
Van bướm sử dụng một đĩa tròn quay quanh trục để đóng mở dòng chảy.
Đặc điểm
- Kết cấu nhỏ gọn.
- Trọng lượng nhẹ.
- Đóng mở nhanh 90°.
Ưu điểm
- Giá thành thấp.
- Phù hợp với đường kính lớn.
- Dễ lắp đặt.
- Bảo trì đơn giản.
Nhược điểm
- Đĩa van luôn nằm trong dòng chảy nên gây cản trở lưu lượng.
- Khả năng chịu áp suất không cao bằng van bi hoặc van cổng.
Ứng dụng
- Nhà máy nước.
- Hệ thống HVAC.
- Đường ống lớn.
- Hệ thống PCCC.
5. Van một chiều (Check Valve)
Van một chiều chỉ cho phép lưu chất chảy theo một hướng và tự động đóng khi dòng chảy đảo chiều.
Đặc điểm
- Không cần điều khiển bằng tay.
- Hoạt động hoàn toàn tự động.
Ưu điểm
- Bảo vệ máy bơm.
- Ngăn hiện tượng chảy ngược.
- Giảm nguy cơ búa nước trong một số ứng dụng.
Nhược điểm
- Không điều chỉnh được lưu lượng.
- Có thể gây va đập nếu lựa chọn không phù hợp.
Ứng dụng
- Hệ thống bơm nước.
- Đường ống hơi.
- Hệ thống khí nén.
- Nhà máy xử lý nước.
6. Van kim (Needle Valve)
Van kim sử dụng đầu van hình kim để điều chỉnh lưu lượng rất nhỏ với độ chính xác cao.
Đặc điểm
- Điều chỉnh lưu lượng cực kỳ chính xác.
- Thường sử dụng cho đường kính nhỏ.
Ưu điểm
- Kiểm soát lưu lượng tốt.
- Độ kín cao.
Nhược điểm
- Không phù hợp lưu lượng lớn.
Ứng dụng
- Thiết bị đo áp suất.
- Phòng thí nghiệm.
- Hệ thống khí nén.
- Hệ thống thủy lực.
7. Van an toàn (Safety Valve)
Van an toàn tự động mở khi áp suất vượt quá giá trị cài đặt và đóng lại khi áp suất trở về mức an toàn.
Đặc điểm
- Bảo vệ thiết bị khỏi quá áp.
- Hoạt động hoàn toàn tự động.
Ưu điểm
- Đảm bảo an toàn.
- Giảm nguy cơ nổ thiết bị.
Ứng dụng
- Nồi hơi.
- Bình chịu áp lực.
- Máy nén khí.
- Đường ống hơi.
8. Van giảm áp (Pressure Reducing Valve)
Van giảm áp duy trì áp suất đầu ra ổn định mặc dù áp suất đầu vào thay đổi.
Ưu điểm
- Bảo vệ thiết bị.
- Tiết kiệm năng lượng.
- Giảm hư hỏng đường ống.
Ứng dụng
- Hệ thống nước.
- Khí nén.
- Hơi nước.
- Dầu thủy lực.
9. Van điện từ (Solenoid Valve)
Van điện từ sử dụng cuộn dây điện từ để điều khiển đóng mở van.
Đặc điểm
- Điều khiển bằng điện.
- Đóng mở rất nhanh.
- Có thể tích hợp với PLC và hệ thống tự động hóa.
Ưu điểm
- Điều khiển từ xa.
- Dễ tự động hóa.
- Hoạt động nhanh.
Nhược điểm
- Phụ thuộc nguồn điện.
- Không phù hợp lưu lượng rất lớn nếu chỉ dùng trực tiếp.
Ứng dụng
- Máy tự động.
- Dây chuyền sản xuất.
- Hệ thống khí nén.
- Robot công nghiệp.
10. Van điều khiển (Control Valve)
Van điều khiển sử dụng bộ truyền động khí nén, điện hoặc thủy lực kết hợp với bộ điều khiển để điều chỉnh lưu lượng theo tín hiệu từ hệ thống tự động.
Đặc điểm
- Điều khiển liên tục.
- Có thể nhận tín hiệu 4–20 mA hoặc tín hiệu số.
- Độ chính xác cao.
Ưu điểm
- Tự động hóa hoàn toàn.
- Tiết kiệm năng lượng.
- Điều khiển chính xác.
Ứng dụng
- Nhà máy điện.
- Nhà máy hóa chất.
- Nhà máy thực phẩm.
- Hệ thống SCADA.
- Hệ thống DCS.
Phân loại van theo cơ cấu truyền động
Ngoài việc phân loại theo nguyên lý hoạt động, van công nghiệp còn được phân loại theo cơ cấu vận hành:
- Van tay quay: Điều khiển bằng vô lăng hoặc tay gạt, phù hợp với hệ thống cần thao tác thủ công.
- Van điện: Sử dụng động cơ điện để đóng mở hoặc điều tiết, có thể điều khiển từ xa.
- Van khí nén: Hoạt động nhờ khí nén, có tốc độ đáp ứng nhanh và an toàn trong môi trường dễ cháy nổ.
- Van thủy lực: Dùng áp lực dầu để tạo lực lớn, thường áp dụng cho các van kích thước lớn hoặc yêu cầu mô-men xoắn cao.
Tiêu chí lựa chọn van công nghiệp
Để lựa chọn loại van phù hợp, cần xem xét các yếu tố sau:
- Loại lưu chất (nước, hơi, dầu, khí, hóa chất…).
- Áp suất và nhiệt độ làm việc.
- Đường kính danh nghĩa (DN).
- Áp suất danh định (PN hoặc Class).
- Vật liệu chế tạo (gang, thép, inox, đồng, nhựa…).
- Kiểu kết nối (ren, mặt bích, hàn, kẹp wafer…).
- Yêu cầu đóng/mở hoàn toàn hay điều tiết lưu lượng.
- Phương thức vận hành (tay, điện, khí nén, thủy lực).
- Điều kiện môi trường (ăn mòn, rung động, nguy cơ cháy nổ).
Kết luận
Van công nghiệp đóng vai trò không thể thiếu trong mọi hệ thống đường ống hiện đại. Mỗi loại van đều có cấu tạo, nguyên lý hoạt động và phạm vi ứng dụng riêng. Van cổng phù hợp cho đóng mở hoàn toàn với tổn thất áp suất thấp; van cầu nổi bật ở khả năng điều tiết lưu lượng; van bi và van bướm được ưa chuộng nhờ thao tác nhanh và kết cấu gọn nhẹ; van một chiều bảo vệ hệ thống khỏi dòng chảy ngược; trong khi van an toàn, van giảm áp và van điều khiển là những thành phần quan trọng giúp hệ thống vận hành ổn định và an toàn.
Việc hiểu rõ đặc tính của từng loại van sẽ giúp các kỹ sư, kỹ thuật viên và đơn vị vận hành lựa chọn đúng thiết bị, tối ưu hiệu quả sử dụng, giảm chi phí bảo trì và nâng cao độ tin cậy của toàn bộ hệ thống công nghiệp.
Nếu muốn phát triển thành tài liệu chuyên sâu, có thể bổ sung thêm các phần về cấu tạo chi tiết của từng loại van, nguyên lý hoạt động bằng hình minh họa, tiêu chuẩn quốc tế (ANSI, ASME, API, DIN, JIS, BS), vật liệu chế tạo, thông số DN–PN–Class và hướng dẫn lựa chọn van theo từng ngành công nghiệp. Điều này sẽ giúp bài viết trở thành một tài liệu tham khảo toàn diện cho sinh viên và kỹ sư.
